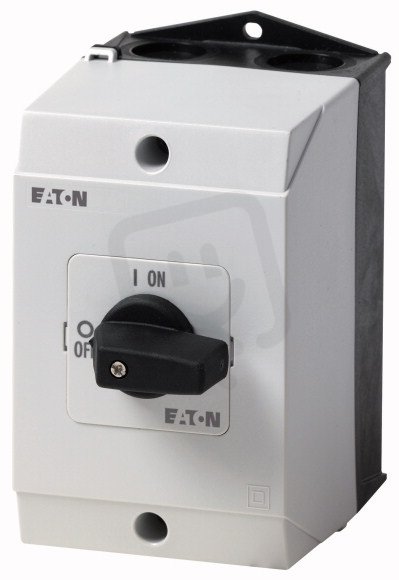

Vypínač EATON T0-3-15683/I1 zap/vyp, T0-3-15683/I120A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 832,59 Kč
Cena po registraci:
1 636,30 Kč/ks
Po registraci bez DPH:
1 352,31 Kč
Vaše cena s DPH:
1 704,35 Kč/ks
Vaše cena bez DPH:
1 408,55 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156569
- Kód dodavatele:
- 207118
- EAN:
- 4015082071189
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,39 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 137 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 80 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 13,3 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 122 mm
Vypínač EATON T0-3-15683/I1 zap/vyp, T0-3-15683/I120A
Vypínač zapnuto/vypnuto T0-3-15683/I1 (EATON 207118, EAN 4015082071189) je třípólový přístroj s pomocnými kontakty 1x rozpínací a 2x spínací.
Elektrické parametry zahrnují trvalý proud 20 A, jmenovité provozní napětí 690 V, provozní výkon AC-3 při 400 V 5,5 kW a krátkodobou proudovou výdrž 0,32 kA.
Kompletní provedení v krytu s krytím IP65 (NEMA 12), šroubové připojení hlavního obvodu, krátká otočná rukojeť černá, rozměry 80 × 122 × 137 mm a vhodnost pro montáž na podlahu (ano); není určeno pro instalaci do rozvaděče.
Proč si vybrat tento vypínač?
- Vypínač má 3 póly, vhodné pro třífázové zapojení.
- Je vybaven 1 pomocným rozpínacím kontaktem pro doplňkové signalizace nebo ovládání.
- Dále obsahuje 2 pomocné spínací kontakty pro spouštění nebo blokování obvodů.
- Umožňuje trvalý proud 20 A, což definuje jeho zatížitelnost.
- Pro instalaci do rozvaděče je nevhodný, počítejte s montáží mimo rozvaděč.
- Maximální provozní napětí AC je 690 V.
Interní název produktu
T0-3-15683/I1 Vypínač zap/vyp 20A
Podrobný popis produktu
T0-3-15683/I1
Spínač zapnuto / vypnuto, T0, 20 A, Povrchová montáž, 3 Modul(y), 3-pólové, 2 zapínací kontakt, 1 V = vypínací kontakt, s černou pákou a čelním štítke
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 3-pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, T0, 20 A, Povrchová montáž, 3 Modul(y), 3-pólové, 2 zapínací kontakt, 1 V = vypínací kontakt, s černou pákou a čelním štítke
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 3-pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
