Ovládací spínač EATON T3-5-8345/E 32A

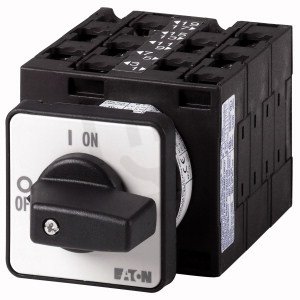

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 701,66 Kč
Cena po registraci:
3 305,10 Kč/ks
Po registraci bez DPH:
2 731,49 Kč
Vaše cena s DPH:
3 442,57 Kč/ks
Vaše cena bez DPH:
2 845,10 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151812
- Kód dodavatele:
- 020708
- EAN:
- 4015080207085
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,39 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 125 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 61 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 54 mm
Ovládací spínač EATON T3-5-8345/E 32A
Ovládací spínač T3-5-8345/E (EATON 020708), EAN 4015080207085, s trvalým proudem 32 A a 9 póly je určený pro jmenovité provozní napětí 690 V.
Spínač nabízí krytí IP65, šroubové připojení hlavního obvodu a rozměry 61 × 125 × 54 mm, přičemž jeho provozní výkon podle AC‑3 (400 V) je 11 kW a spínací výkon při 400 V 15 kW.
Není vhodný pro instalaci do rozvaděče, nemá blokovatelné ani bezpečnostní funkce nebo nouzové zastavení a je určen pro přední montáž (4 otvory) s typem ovládacího prvku krátká otočná rukojeť.
Proč si vybrat tento ovládací spínač?
- Trvalý proud spínače je 32 A, takže je dimenzován pro obvody s tímto trvalým zatížením.
- Spínač má 9 pólů, což umožňuje ovládání více vodičů najednou.
- Maximální i jmenovité provozní napětí činí 690 V (AC), tedy je určen pro vyšší napěťové hladiny.
- Není vhodný pro instalaci do rozvaděče, proto je třeba zvážit způsob montáže před instalací.
- Neobsahuje pomocné spínací ani rozpínací kontakty; počet pomocných kontaktů je 0.
- Není určen jako verze hlavního vypínače, proto se nehodí tam, kde je vyžadován hlavní vypínač.
Interní název produktu
T3-5-8345/E Ovládací spínač,32A
Podrobný popis produktu
T3-5-8345/E
Spínač zapnuto / vypnuto, T3, 32 A, Montáž do panelu, 5 Modul(y), 9pólové, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T3, s černou pákou a čelním štítkem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, T3, 32 A, Montáž do panelu, 5 Modul(y), 9pólové, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T3, s černou pákou a čelním štítkem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
