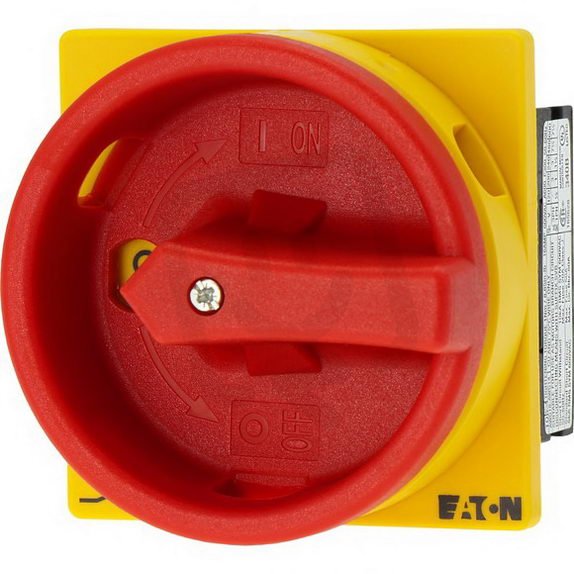

Hlavní vypínač EATON T0-1-102/E/SVB 2-pól, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 127,05 Kč
Cena po registraci:
1 006,32 Kč/ks
Po registraci bez DPH:
831,67 Kč
Vaše cena s DPH:
1 048,17 Kč/ks
Vaše cena bez DPH:
866,26 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156382
- Kód dodavatele:
- 203483
- EAN:
- 4015082034832
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,15 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 80 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 2
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 13,3 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T0-1-102/E/SVB 2-pól, 20A
Hlavní vypínač T0-1-102/E/SVB EATON (203483, EAN 4015082034832) je 2‑pól s trvalým proudem 20 A a jmenovitým provozním napětím 690 V.
S krytím IP65 a stupněm ochrany NEMA 12, s červeným ovládacím prvkem, možností blokování a funkcemi nouzového zastavení a přepínače údržby není určeno pro instalaci do rozvaděče a je určeno pro přední montáž (4 otvory) se šroubovým připojením.
Provozní výkon AC‑3 při 400 V je 5,5 kW, trvalý proud při AC‑21 400 V 20 A, při AC‑23 400 V 13,3 A a krátkodobá proudová výdrž (lcw) je 0,32 kA; rozměry jsou 65 × 74 × 80 mm.
Proč si vybrat tento hlavní vypínač?
- Sestává ze 2 pólů, které umožňují oddělení obou fází.
- Má trvalý proud Iu 20 A, vhodný pro středně zatížené obvody.
- Dodává se ve verzi hlavní vypínač, určené k přerušení napájení.
- Není vhodný pro instalaci do rozvaděče, tedy není určen pro zabudování do skříně rozvodu.
- Provozní napětí až 690 V AC (jmenovité 690 V).
- 0 pomocných kontaktů — není vybaven spínacími ani rozpínacími pomocnými kontakty.
Interní název produktu
T0-1-102/E/SVB Hlavní vypínač,20A
Podrobný popis produktu
T0-1-102/E/SVB
Hlavní vypínač, T0, 20 A, Montáž do panelu, 1 Modul(y), 2pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 2pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, Montáž do panelu, 1 Modul(y), 2pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 2pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
