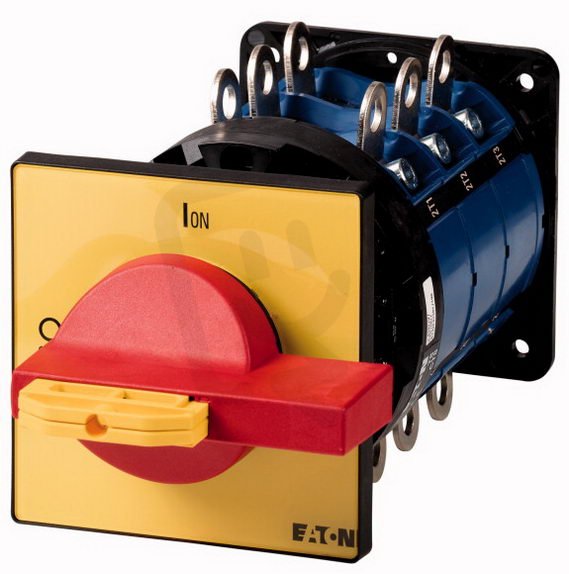

T8-3-8342/V/SVB/HI11 Hlavní vypínač 6-pól+1z1v 315A EATON 200620
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
44 239,46 Kč
Cena po registraci:
39 500,12 Kč/ks
Po registraci bez DPH:
32 644,73 Kč
Vaše cena s DPH:
41 143,10 Kč/ks
Vaše cena bez DPH:
34 002,56 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156333
- Kód dodavatele:
- 200620
- EAN:
- 4015082006204
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 4,62 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 310 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 1000-1000 V
- Krátkodobá proudová výdrž lcw:
- 4,2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-23,400V:
- 132 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 132 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 315 A
- Trvalý proud při AC-21,400V:
- 315 A
- Trvalý proud při AC-23,400V:
- 245 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 160 mm
T8-3-8342/V/SVB/HI11 Hlavní vypínač 6-pól+1z1v 315A EATON 200620
Hlavní vypínač T8-3-8342/V/SVB/HI11 od EATON (EAN 4015082006204) je 6pólový přístroj s pomocnými kontakty 1z/1v a trvalým proudem 315 A, určený pro maximální provozní napětí 690 V AC.
Má krytí IP65 (NEMA 12), šroubové připojení hlavního obvodu, je blokovatelný, disponuje přepínačem údržby a nouzovým zastavením, jeho rozměry jsou 130 × 160 × 310 mm (Š × V × H) a provozní výkony 55 kW (AC‑3, 400 V) a 132 kW (AC‑23, 400 V).
Proč zvolit tento hlavní vypínač?
- Vypínač má 6 pólů, takže umožňuje spínání všech potřebných obvodů současně.
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro dohled a ovládání pomocných obvodů.
- Pro trvalé zatížení je dimenzován na 315 A (Iu).
- Dodává se ve verzi jako hlavní vypínač, určené pro řízení hlavních napájecích větví.
- Maximální provozní napětí AC je 690 V, přičemž jmenovité provozní napětí je 1000 V.
- Provedení není určeno pro instalaci do rozvaděče, proto je určeno pro jiné typy montáže.
Interní název produktu
T8-3-8342/V/SVB/HI11 Hlavní vypínač,315A
Podrobný popis produktu
T8-3-8342/V/SVB/HI11
Main switch V/SVB
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T8, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 132 kW
Jmenovitý trvalý proud: Iu = 315 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switch V/SVB
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T8, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 132 kW
Jmenovitý trvalý proud: Iu = 315 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
