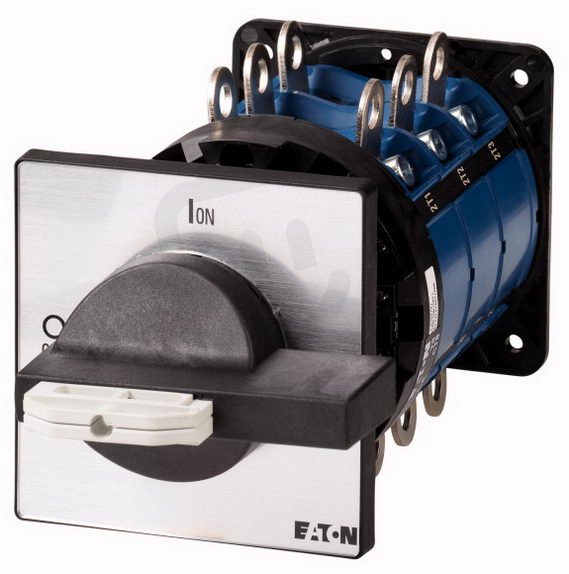

T8-3-8342/V/SVB-SW/HI11 Hlavní vypínač 6-pól+1z1v 315A EATON 200128
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
44 239,46 Kč
Cena po registraci:
39 500,12 Kč/ks
Po registraci bez DPH:
32 644,73 Kč
Vaše cena s DPH:
41 143,10 Kč/ks
Vaše cena bez DPH:
34 002,56 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156300
- Kód dodavatele:
- 200128
- EAN:
- 4015082001285
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 4,62 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 310 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 4,2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-23,400V:
- 132 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 132 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 315 A
- Trvalý proud při AC-21,400V:
- 315 A
- Trvalý proud při AC-23,400V:
- 245 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 160 mm
T8-3-8342/V/SVB-SW/HI11 Hlavní vypínač 6-pól+1z1v 315A EATON 200128
T8-3-8342/V/SVB-SW/HI11 Hlavní vypínač (EATON, EAN: 4015082001285) je 6‑pólový přístroj s pomocnými kontakty 1z1v, určený jako verze jako hlavní vypínač pro průmyslové aplikace.
Má trvalý proud 315 A, jmenovité/max. provozní napětí 690 V, spínací výkon při 400 V 132 kW (AC‑23) a provozní výkon AC‑3 400 V 55 kW, připojuje se šroubově a krátkodobě vydrží 4,2 kA.
Krytí IP65, možnost blokování a integrovaný přepínač údržby, rozměry 130×160×310 mm a vhodnost pro mezimontáž či montáž na podlahu zajišťují flexibilní nasazení v náročných podmínkách.
Proč si vybrat tento hlavní vypínač?
- Produkt nabízí 6 pólů, což umožňuje současné odpojení více vodičů.
- Je vybaven 1 pomocným spínacím kontaktem a 1 pomocným rozpínacím kontaktem pro signalizaci nebo řízení pomocných obvodů.
- Má trvalý proud 315 A, vhodný pro silové aplikace s vyšším zatížením.
- Je dostupný v provedení jako hlavní vypínač, určeném pro centralizované odpojování.
- Produkt není vhodný pro instalaci do rozvaděče, proto je třeba zvolit odpovídající montážní řešení.
- Podporuje maximální provozní napětí 690 V AC (jmenovité napětí 690 V).
Interní název produktu
T8-3-8342/V/SVB-SW/HI11 Hlav.vypínač315A
Podrobný popis produktu
T8-3-8342/V/SVB-SW/HI11
Hlavní vypínač, T8, 315 A, Zadní montáž, 3 Modul(y), 6-pólové, 1 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T8, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 6 póly, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 132 kW, Jmenovitý nepřerušovaný proud: Iu = 315 A, 3 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, T8, 315 A, Zadní montáž, 3 Modul(y), 6-pólové, 1 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T8, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 6 póly, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 132 kW, Jmenovitý nepřerušovaný proud: Iu = 315 A, 3 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
