Hlavní vypínač EATON T3-3-15680/V/SVB-SW 3+N-pól+1z1v, 32A

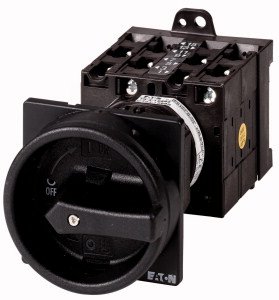

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 313,72 Kč
Cena po registraci:
2 958,73 Kč/ks
Po registraci bez DPH:
2 445,23 Kč
Vaše cena s DPH:
3 081,79 Kč/ks
Vaše cena bez DPH:
2 546,93 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151620
- Kód dodavatele:
- 019121
- EAN:
- 4015080191216
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,39 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 144 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T3-3-15680/V/SVB-SW 3+N-pól+1z1v, 32A
Hlavní vypínač T3-3-15680/V/SVB-SW (EATON, EAN: 4015080191216) je proveden jako 3+N-pól (4 póly) s 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem a je určen pro použití jako hlavní vypínač.
Má trvalý proud 32 A, jmenovité/max. provozní napětí 690 V, provozní výkon AC-3 při 400 V 11 kW a spínací/provozní výkon při 400 V 15 kW, s typem připojení hlavního obvodu šroubové připojení a stupněm krytí IP65 (NEMA 12).
Kompaktní rozměry 65 × 74 × 144 mm, vhodný pro mezimontáž a montáž na podlahu, blokovatelný a s černým ovládacím prvkem; není vhodný pro instalaci do rozvaděče a nemá nouzové zastavení.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly (3+N), takže umožňuje současné odpojení tří fází i neutrálu.
- Je dodáván ve verzi hlavního vypínače (ano), určený pro hlavní odpojování obvodu.
- Je dimenzován na trvalý proud 32 A.
- Má jmenovité provozní napětí 690 V a maximální provozní napětí 690 V AC.
- Obsahuje pomocné kontakty: 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt.
- Není vhodný pro instalaci do rozvaděče (ne).
Interní název produktu
T3-3-15680/V/SVB-SW Hlavní vypínač,32A
Podrobný popis produktu
T3-3-15680/V/SVB-SW
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
