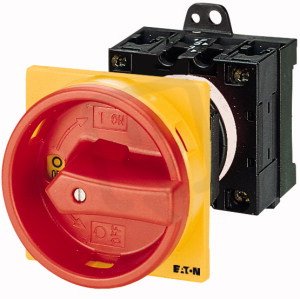

Hlavní vypínač EATON T3-1-102/V/SVB 2-pól, 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 091,07 Kč
Cena po registraci:
1 867,07 Kč/ks
Po registraci bez DPH:
1 543,03 Kč
Vaše cena s DPH:
1 944,72 Kč/ks
Vaše cena bez DPH:
1 607,21 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151619
- Kód dodavatele:
- 019120
- EAN:
- 4015080191209
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,27 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 121 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 2
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T3-1-102/V/SVB 2-pól, 32A
T3-1-102/V/SVB Hlavní vypínač 2-pól 32A EATON 019120 (EAN 4015080191209) je proveden jako hlavní vypínač s trvalým proudem 32 A, 2 póly a jmenovitým provozním napětím 690 V.
Má šroubové připojení hlavního obvodu, stupeň krytí IP65 (ochrana dle NEMA 12), spínací výkon při 400 V 15 kW a provozní výkon AC‑3 11 kW; je blokovatelný a obsahuje přepínač údržby i nouzové zastavení.
Je vhodný pro mezimontáž a montáž na podlahu, není však vhodný pro instalaci do rozvaděče; rozměry 65 × 74 × 121 mm, krátkodobá proudová výdrž 0,65 kA a bez pomocných kontaktů či motorového pohonu.
Proč si vybrat tento hlavní vypínač?
- Jedná se o 2-pólové provedení, které umožňuje odpojení dvou vodičů.
- Má trvalý proud 32 A, vhodný pro obvody do tohoto zatížení.
- Je v provedení hlavního vypínače, tedy určený k odpojování hlavního okruhu.
- Maximální provozní napětí je 690 V AC, takže je použitelný v sítích do tohoto napětí.
- Nemá pomocné rozpínací ani spínací kontakty, tedy bez doplňkových signálních obvodů.
- Není vhodný pro instalaci do rozvaděče, počítejte s montáží v jiném typu provedení.
Interní název produktu
T3-1-102/V/SVB Hlavní vypínač,32A
Podrobný popis produktu
T3-1-102/V/SVB
Hlavní vypínač, T3, 32 A, Zadní montáž, 1 Modul(y), 2pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatel
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 2pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T3, 32 A, Zadní montáž, 1 Modul(y), 2pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatel
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 2pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
