DC1-34030FB-A20CE1 Frekvenční měnič 3x40

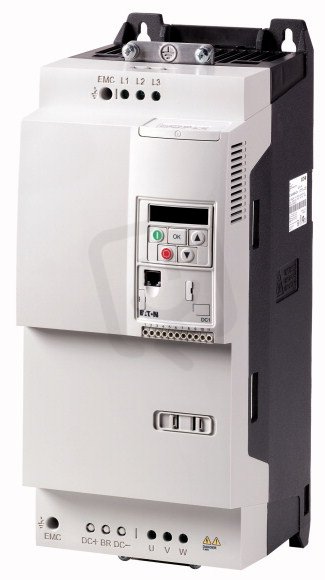

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
59 249,89 Kč
Cena po registraci:
52 903,12 Kč/ks
Po registraci bez DPH:
43 721,59 Kč
Vaše cena s DPH:
55 103,34 Kč/ks
Vaše cena bez DPH:
45 539,95 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELOSOS0710581
- Kód dodavatele:
- 185780
- EAN:
- 4015081812790
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 11,09 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 211 mm
- Max. výstupní frekvence:
- 500 Hz
- Max. výstupní napětí:
- 500 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 0
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 2
- Počet analogových výstupů:
- 1
- Počet dalších HW rozhraní:
- 0
- Počet digitálních vstupů:
- 4
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ano
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ano
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 173 mm
- Síťové napětí:
- 380-480 V
- Spotřeba energie:
- 607 W
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ převodníku:
- U převodník
- Výška:
- 418,5 mm
- Výstupní proud I2N:
- 30 A
DC1-34030FB-A20CE1 Frekvenční měnič 3x40
DC1-34030FB-A20CE1 (EAN: 4015081812790) je frekvenční měnič typu U převodník s vestavěnou řídicí jednotkou určený pro průmyslové použití.
Podporuje 3-fázový vstup i výstup, síťové napětí 380–480 V, maximální výstupní napětí 500 V a frekvenci až 500 Hz při výstupním proudu 30 A a spotřebě 607 W, krytí IP20.
Komunikačně nabízí MODBUS, Ethernet/IP, CAN a připojení k PC včetně RS-485 (1), má 2 analogové vstupy, 1 analogový výstup, 4 digitální vstupy a 1 digitální výstup; rozměry jsou 173 × 211 × 418,5 mm.
Proč si vybrat tento frekvenční měnič?
- Je vybaven integrovanou řídící jednotkou, která usnadňuje konfiguraci a řízení pohonů.
- Je navržen pro napájení s 3 vstupními fázemi, typické pro průmyslové instalace.
- Na výstupu poskytuje 3 výstupní fáze, vhodné pro třífázové motory.
- Podporuje výstupní frekvenci až 500 Hz, což umožňuje široké nastavení otáček motoru.
- Výstupní napětí může dosahovat až 500 V, takže zvládne aplikace s vyšším napěťovým požadavkem.
- Je kompatibilní se sítí 380–480 V a pracuje jako U převodník.
Interní název produktu
DC1-34030FB-A20CE1 Frekvenční měnič 3x40
Podrobný popis produktu
DC1-34030FB-A20CE1
Frekvenční měnič, 400 V AC, 3fázový, 30 A, 15 kW, IP20/NEMA 0, Brzdový střídač, FS4
Frekvenční měnič
Označení typu: DC1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 30 A,
Upozornění: Jmenovitý provozní proud při spínací frekvenci 16 kHz a teplotě prostředí +50 °C,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 15 kW, Přetížení 150 %: IM = 30 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 20 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 30 A
Stupeň krytí: IP20/NEMA 0, Rozhraní/provozní sběrnice (integrovaná): OP-Bus (RS485)/Modbus RTU, CANopen®, Komunikační karta (volitelně): SmartWire-DT, Vybavení: Brzdový střídač, 7segmentový displej, Konstrukční velikost: FS4
Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5-1
Frekvenční měnič, 400 V AC, 3fázový, 30 A, 15 kW, IP20/NEMA 0, Brzdový střídač, FS4
Frekvenční měnič
Označení typu: DC1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 30 A,
Upozornění: Jmenovitý provozní proud při spínací frekvenci 16 kHz a teplotě prostředí +50 °C,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 15 kW, Přetížení 150 %: IM = 30 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 20 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 30 A
Stupeň krytí: IP20/NEMA 0, Rozhraní/provozní sběrnice (integrovaná): OP-Bus (RS485)/Modbus RTU, CANopen®, Komunikační karta (volitelně): SmartWire-DT, Vybavení: Brzdový střídač, 7segmentový displej, Konstrukční velikost: FS4
Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5-1
