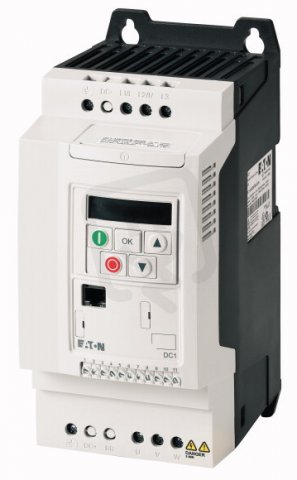

DC1-349D5FB-A20CE1 Frekvenční měnič
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0709986
- Kód dodavatele:
- 185755
- EAN:
- 4015081812547
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,64 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 152 mm
- Max. výstupní frekvence:
- 500 Hz
- Max. výstupní napětí:
- 500 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 0
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 2
- Počet analogových výstupů:
- 1
- Počet dalších HW rozhraní:
- 0
- Počet digitálních vstupů:
- 4
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ano
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ano
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 107 mm
- Síťové napětí:
- 380-480 V
- Spotřeba energie:
- 136 W
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ převodníku:
- U převodník
- Výška:
- 231 mm
- Výstupní proud I2N:
- 9,5 A
DC1-349D5FB-A20CE1 Frekvenční měnič
Frekvenční měnič DC1-349D5FB-A20CE1 (EAN 4015081812547) s typem převodníku U převodník je určený pro průmyslové aplikace, pracuje se síťovým napětím 380–480 V, má třífázový vstup i výstup, maximální výstupní frekvenci 500 Hz, maximální výstupní napětí 500 V a výstupní proud 9,5 A, při krytí IP20.
Zařízení má integrovanou řídící jednotku (ano), podporuje MODBUS, Ethernet/IP a CAN, disponuje 1× RS‑485, připojením k PC (ano), 2 analogovými vstupy, 1 analogovým výstupem, 4 digitálními vstupy, 1 digitálním výstupem, spotřebou 136 W a rozměry 107 × 152 × 231 mm.
Proč si vybrat tento frekvenční měnič?
- Je vybaven řídící jednotkou, která umožňuje přesné řízení motoru.
- Používá U‑převodník, vhodný pro běžné průmyslové aplikace.
- Určen pro síťové napětí 380–480 V, tedy standardní třífázové napájení.
- Maximální výstupní napětí činí 500 V, což pokrývá potřeby mnoha motorů.
- Maximální výstupní frekvence dosahuje 500 Hz pro aplikace s vyššími otáčkami.
- Má 3 výstupní fáze, standardní zapojení pro třífázové motory.
Interní název produktu
DC1-349D5FB-A20CE1 Frekvenční měnič
Podrobný popis produktu
Frekvenční měnič, 400 V AC, 3fázový, 9.5 A, 4 kW, IP20/NEMA 0, Odrušovací filtr, Brzdový střídač, FS2
Frekvenční měnič
Označení typu: DC1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 9.5 A,
Upozornění: Jmenovitý provozní proud při spínací frekvenci 16 kHz a teplotě prostředí +50 °C,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 4 kW, Přetížení 150 %: IM = 8.5 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 5 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 7.6 A
Stupeň krytí: IP20/NEMA 0, Rozhraní/provozní sběrnice (integrovaná): OP-Bus (RS485)/Modbus RTU, CANopen®, Komunikační karta (volitelně): SmartWire-DT, Vybavení: Odrušovací filtr, Brzdový střídač, 7segmentový displej, Konstrukční velikost: FS2
Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5-1
