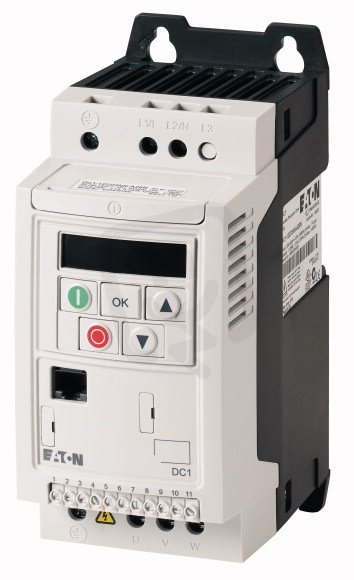

DC1-344D1FN-A20CE1 Frekvenční měnič 3x40
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
13 453,64 Kč
Cena po registraci:
12 012,38 Kč/ks
Po registraci bez DPH:
9 927,59 Kč
Vaše cena s DPH:
12 512,02 Kč/ks
Vaše cena bez DPH:
10 340,51 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELOSOS0710582
- Kód dodavatele:
- 185746
- EAN:
- 4015081812455
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,59 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 124 mm
- Max. výstupní frekvence:
- 500 Hz
- Max. výstupní napětí:
- 500 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 0
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 2
- Počet analogových výstupů:
- 1
- Počet dalších HW rozhraní:
- 0
- Počet digitálních vstupů:
- 4
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ano
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ano
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 81 mm
- Síťové napětí:
- 380-480 V
- Spotřeba energie:
- 76,5 W
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ převodníku:
- U převodník
- Výška:
- 184 mm
- Výstupní proud I2N:
- 4,1 A
DC1-344D1FN-A20CE1 Frekvenční měnič 3x40
Frekvenční měnič DC1-344D1FN-A20CE1 (EAN: 4015081812455) je určen pro průmyslové použití, disponuje řídící jednotkou a typem převodníku U převodník při napájení 380–480 V.
Poskytuje třífázový výstup s maximální výstupní frekvencí 500 Hz, maximálním výstupním napětím 500 V a výstupním proudem 4,1 A, přičemž síťová frekvence je 50/60 Hz a spotřeba energie 76,5 W.
Komunikace zahrnuje MODBUS, Ethernet/IP, CAN, RS-485 a připojení k PC, dále má 2 analogové vstupy, 1 analogový výstup, 4 digitální vstupy, 1 digitální výstup, rozměry 81×124×184 mm a krytí IP20.
Proč si vybrat tento frekvenční měnič?
- Tento měnič má integrovanou řídicí jednotku, která usnadňuje přímé řízení a konfiguraci parametrů.
- Je navržen pro třífázový vstup i výstup, což zajišťuje kompatibilitu s průmyslovými sítěmi.
- Pracuje v rozsahu síťového napětí 380–480 V, takže se hodí pro různé napájecí systémy.
- Nabízí maximální výstupní frekvenci 500 Hz pro provoz motorů při zvýšených otáčkách.
- Poskytuje maximální výstupní napětí 500 V, vhodné pro napájení širokého spektra motorů.
- Využívá převodník typu U pro řízení a převod napětí mezi vstupem a výstupem.
Interní název produktu
DC1-344D1FN-A20CE1 Frekvenční měnič 3x40
Podrobný popis produktu
DC1-344D1FN-A20CE1
Frekvenční měnič, 400 V AC, 3fázový, 4.1 A, 1.5 kW, IP20/NEMA 0, Odrušovací filtr, FS1
Frekvenční měnič
Označení typu: DC1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 4.1 A,
Upozornění: Jmenovitý provozní proud při spínací frekvenci 16 kHz a teplotě prostředí +50 °C,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 1.5 kW, Přetížení 150 %: IM = 3.6 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 2 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 3.4 A
Stupeň krytí: IP20/NEMA 0, Rozhraní/provozní sběrnice (integrovaná): OP-Bus (RS485)/Modbus RTU, CANopen®, Komunikační karta (volitelně): SmartWire-DT, Vybavení: Odrušovací filtr, 7segmentový displej, Konstrukční velikost: FS1
Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5-1
Frekvenční měnič, 400 V AC, 3fázový, 4.1 A, 1.5 kW, IP20/NEMA 0, Odrušovací filtr, FS1
Frekvenční měnič
Označení typu: DC1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 4.1 A,
Upozornění: Jmenovitý provozní proud při spínací frekvenci 16 kHz a teplotě prostředí +50 °C,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 1.5 kW, Přetížení 150 %: IM = 3.6 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 2 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 3.4 A
Stupeň krytí: IP20/NEMA 0, Rozhraní/provozní sběrnice (integrovaná): OP-Bus (RS485)/Modbus RTU, CANopen®, Komunikační karta (volitelně): SmartWire-DT, Vybavení: Odrušovací filtr, 7segmentový displej, Konstrukční velikost: FS1
Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5-1
