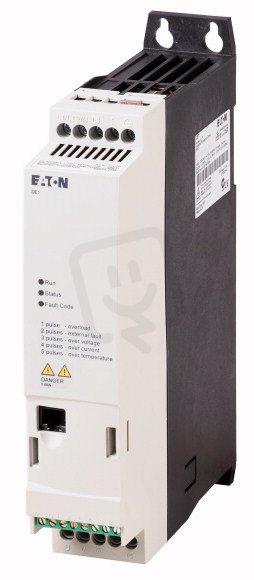

DE1-341D3FN-N20N Frekvenční startér 3x400/3x400VAC 0,37kW 1,3A IP20 RFI filtr
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0712009
- Kód dodavatele:
- 174333
- EAN:
- 4015081707959
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,32 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 169 mm
- Max. výstupní frekvence:
- 300 Hz
- Max. výstupní napětí:
- 500 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 0
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 1
- Počet analogových výstupů:
- 0
- Počet dalších HW rozhraní:
- 0
- Počet digitálních vstupů:
- 4
- Počet digitálních výstupů:
- 0
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ano
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ano
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ne
- Šířka:
- 45 mm
- Síťové napětí:
- 380-480 V
- Spotřeba energie:
- 18 W
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ převodníku:
- U převodník
- Výška:
- 230 mm
- Výstupní proud I2N:
- 1,3 A
DE1-341D3FN-N20N Frekvenční startér 3x400/3x400VAC 0,37kW 1,3A IP20 RFI filtr
Frekvenční startér DE1-341D3FN-N20N (EAN: 4015081707959) pro třífázové sítě 380–480 V poskytuje 0,37 kW se výstupním proudem 1,3 A, max. výstupní frekvencí 300 Hz a max. výstupním napětím 500 V.
Jednotka s krytím IP20 a vestavěným RFI filtrem má rozměry 45 × 230 × 169 mm, spotřebu 18 W a nabízí rozhraní MODBUS, Ethernet/IP, RS‑485 a připojení k PC, dále 1 analogový vstup a 4 digitální vstupy pro průmyslové použití.
Proč si vybrat tento frekvenční startér?
- Vhodný pro motory s výkonem až 0,37 kW, při jmenovitém proudu cca 1,3 A.
- Navržen pro napájení ze sítě s napětím 380–480 V.
- Podporuje 3 vstupní a 3 výstupní fáze, tedy třífázový provoz motorů.
- Umožňuje řízení otáček do maximální výstupní frekvence 300 Hz.
- Jedná se o model s integrovaným RFI filtrem pro potlačení rušení v rozvodu.
- Nabízí krytí IP20, vhodné pro montáž v suchém vnitřním prostředí.
Interní název produktu
DE1-341D3FN-N20N Frekvenční startér
Podrobný popis produktu
Frekvenční startér, Jmenovité provozní napětí 400 V AC, 3fázový, Ie 1.3 A, 0.37 kW, 0.5 HP, Odrušovací filtr
Frekvenční startér
Označení typu: DE1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 1.3 A,
Upozornění: Jmenovitý provozní proud při spínací frekvenci 16 kHz a teplotě prostředí +50 °C,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 0.37 kW, Přetížení 150 %: IM = 1.1 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 0.5 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 1.1 A
Stupeň krytí: IP20/NEMA 0, Rozhraní/provozní sběrnice (integrovaná): OP-Bus (RS485)/Modbus RTU, Vybavení: Odrušovací filtr, Konstrukční velikost: FS1
Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5-1
