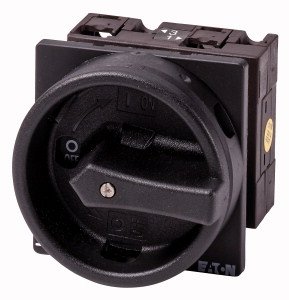

Hlavní vypínač EATON T3-1-102/EA/SVB-SW 2-pól, 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 925,86 Kč
Cena po registraci:
1 719,54 Kč/ks
Po registraci bez DPH:
1 421,11 Kč
Vaše cena s DPH:
1 791,07 Kč/ks
Vaše cena bez DPH:
1 480,22 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151367
- Kód dodavatele:
- 016747
- EAN:
- 4015080167471
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 104 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 2
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Hlavní vypínač EATON T3-1-102/EA/SVB-SW 2-pól, 32A
T3-1-102/EA/SVB-SW (EAN: 4015080167471) je 2-pólový hlavní vypínač s trvalým proudem 32 A a jmenovitým provozním napětím 690 V.
Má krytí IP65 (NEMA 12), šroubové připojení hlavního obvodu, rozměry 65 × 74 × 104 mm, provozní výkon AC-3 při 400 V 11 kW a je určen pro přední střední montáž; je blokovatelný a disponuje přepínačem údržby.
Proč si vybrat tento hlavní vypínač?
- Tento přístroj má 2 póly, takže přeruší oba vodiče v obvodu.
- Je dimenzován na trvalý proud 32 A, vhodný pro středně zatížené obvody.
- Provozní napětí je 690 V AC (jmenovité 690–690 V), což odpovídá průmyslovým aplikacím s vyšším napětím.
- Dodává se v provedení jako hlavní vypínač — verze jako hlavní vypínač: ano.
- Není určený pro montáž do rozvaděče — není vhodné pro instalaci do rozvaděče.
- Nemá pomocné kontakty (0 rozpínacích, 0 spínacích), takže neobsahuje integrované signální nebo pomocné obvody.
Interní název produktu
T3-1-102/EA/SVB-SW Hlavní vypínač,32A
Podrobný popis produktu
T3-1-102/EA/SVB-SW
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 2pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 2pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
