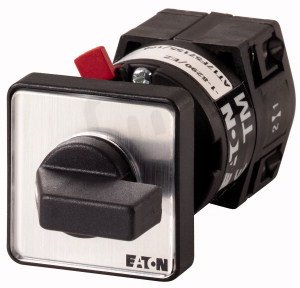

Vypínač EATON TM-1-8176/EZ s vratnými polohami START, STOP
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0483220
- Kód dodavatele:
- 016714
- EAN:
- 4015080167143
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,05 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Max. provozní napětí Ue AC:
- 500 V
- Modulární šířka:
- 0
- Počet pólů:
- 2
- Počet spínacích poloh:
- 3
- S nulovou polohou:
- ne
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA) přední strana:
- 12
- Trvalý proud Iu:
- 10 A
- Typ ovládacího prvku:
- páčka
- Typ přístroje:
- vestavné
- Typ spínače:
- spínač zap/vyp
- Velikost předního štítku:
- 48x48 mm
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž:
- ano
Vypínač EATON TM-1-8176/EZ s vratnými polohami START, STOP
TM-1-8176/EZ (EAN 4015080167143) je vestavný spínač zap/vyp se 3 spínacími polohami a páčkovým ovládáním určený pro ovládání START/STOP.
Disponuje 2 póly, trvalým proudem 10 A a max. provozním napětím 500 V AC, a je vhodný pro přední montáž.
Přední štítek má rozměr 48×48 mm, krytí IP65 (přední strana NEMA 12), nemá nulovou polohu a není dodáván jako kompletní přístroj v krytu.
Proč si vybrat tento vypínač?
- Jde o vestavné provedení, které se snadno integruje do ovládacích panelů.
- Má 2 póly, vhodné pro řízení dvouvodičových obvodů.
- Umožňuje trvalý proud 10 A, odpovídající běžným provozním požadavkům.
- Funguje jako spínač zap/vyp pro přímé ovládání funkcí START/STOP.
- Nabízí stupeň krytí IP65, takže je odolný proti prachu a stříkající vodě.
- Přední štítek má rozměr 48x48 mm, vhodný pro standardní panelové otvory.
Interní název produktu
TM-1-8176/EZ Vypínač s poloh.START,STOP
Podrobný popis produktu
Tlačítko ZAPNUTO-VYPNUTO, TM, 10 A, středová montáž, 1 kontaktní jednotka, Kontakty: 2, 30°, bez aretace, S pozicí 0 (vypnuto), s tlačítkovou funkcí z
Tlačíko ZAPNUTO VYPNUTO, Produktová řada: Ovládací spínače, Normy: IEC/EN 60947, VDE 0660, CSA, UL, Ovládací spínač podle IEC/EN 60947-5-1, Pomocný spínač podle IEC/EN 60947-5-1, Označení skupiny dílů: TM, s černou t-rukojetí a čelním plechem, Kontakty: 2
Stupeň krytí: Přední IP65
Provedení: středová montáž, Úhel spínání: 30°, Výkon přepínání: bez aretace, S pozicí 0 (vypnuto), s tlačítkovou funkcí z obou směrů do 0, 1 kontaktní jednotka(y), Jmenovitý nepřerušovaný proud: Iu= 10 A, čelní štítek: STOP>I
