Proudový chránič 10kA PF7-80/4/003-G 4-pólový 0.03A 80A EATON 166829

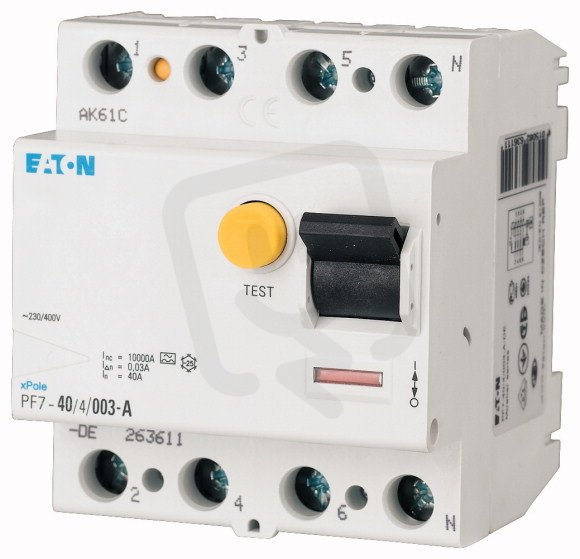

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 732,56 Kč
Cena po registraci:
6 011,27 Kč/ks
Po registraci bez DPH:
4 967,99 Kč
Vaše cena s DPH:
6 261,31 Kč/ks
Vaše cena bez DPH:
5 174,64 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRCH0715721
- Kód dodavatele:
- 166829
- EAN:
- 4015081633159
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,43 Kč
Technické parametry
- Barva RAL:
- 7035
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Krátkodobě zpožděné vypnutí:
- ano
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1,5-35 mm2
- Průřez vícežilového připojení:
- 1,5-16 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 69,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost (Icw):
- 10 kA
- Způsob montáže:
- DIN lišta
Proudový chránič 10kA PF7-80/4/003-G 4-pólový 0.03A 80A EATON 166829
Proudový chránič PF7-80/4/003-G od EATON (EAN 4015081633159) je 4-pólový přístroj s poruchovým proudem 0,03 A a jmenovitým proudem 80 A při jmenovitém napětí 400 V.
Má vypínací zkratovou schopnost 10 kA, detekuje svodový proud typu AC, nabízí krátkodobě zpožděné vypnutí a blokovací zařízení, disponuje přepěťovou proudovou kapacitou 0,25 kA, montuje se na DIN lištu, má modulární šířku 4 a stupeň krytí IP20, připojitelné průřezy jsou 1,5–35 mm2 (pevné) resp. 1,5–16 mm2 (vícežilové), izolační napětí 440 V, impulsní odolné napětí 4 kV a provozní teplotu -25–60 °C; selektivní ochrana a odolnost proti výbuchu v tomto provedení nejsou dostupné, přístroj rovněž umožňuje doplňkovou výbavu.
Proč si vybrat tento proudový chránič?
- Je navržen jako 4 póly, takže zabezpečuje všechny fáze i ochranný vodič.
- S jmenovitým proudem 80 A je vhodný pro silové rozvody s tímto zatížením.
- Detekuje poruchový proud 0,03 A (30 mA) pro spolehlivou ochranu osob.
- Je určen pro svodové proudy typu AC, tedy běžné střídavé poruchy.
- Má vypínací zkratovou schopnost (Icw) 10 kA, což zajišťuje odolnost proti zkratovým událostem.
- Disponuje funkcí krátkodobě zpožděného vypnutí (ano) pro lepší selektivitu s ostatními ochranami.
Interní název produktu
PF7-80/4/003-G Chránič Ir=3kA, typ G, 4-
Podrobný popis produktu
PF7-80/4/003-G
Spínač FI; 80A; 4p; 30 mA; typ G
FI-Spínače PF7, 4-pólové, Jmenovitý pracovní proud In: 80 A, Jmenovitá odolnost proti zkratu Icn: 10 kA, Jmenovitý reziduální proud I?N: 0,03 A, Typ G (ÖVE E 8601), citlivý na střídavý proud, odolnost proti rázovému proudu 3 kA, Spínací přístroje pro bytovou výstavbu a účelové stavby
Spínač FI; 80A; 4p; 30 mA; typ G
FI-Spínače PF7, 4-pólové, Jmenovitý pracovní proud In: 80 A, Jmenovitá odolnost proti zkratu Icn: 10 kA, Jmenovitý reziduální proud I?N: 0,03 A, Typ G (ÖVE E 8601), citlivý na střídavý proud, odolnost proti rázovému proudu 3 kA, Spínací přístroje pro bytovou výstavbu a účelové stavby
