Jistič PL7-D40/4, char D, 4-pólový, 10kA, 40A EATON 165208

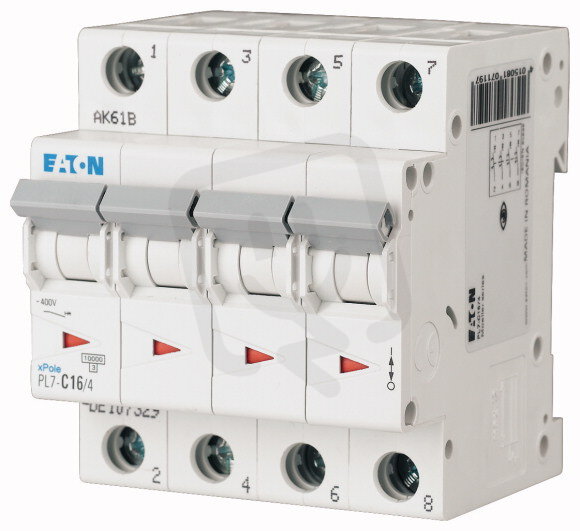

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 318,94 Kč
Cena po registraci:
2 070,56 Kč/ks
Po registraci bez DPH:
1 711,21 Kč
Vaše cena s DPH:
2 156,67 Kč/ks
Vaše cena bez DPH:
1 782,37 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0715933
- Kód dodavatele:
- 165208
- EAN:
- 4015081617180
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,64 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-75 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 0 kA
- Ztrátový výkon:
- 10,6 W
Jistič PL7-D40/4, char D, 4-pólový, 10kA, 40A EATON 165208
Jistič PL7-D40/4 (EATON 165208, EAN 4015081617180) je modulární 4‑pólový jistič s charakteristikou D a jmenovitým proudem 40 A, vypínací schopností 10 kA pro AC (230 V) a šířkou 4 moduly.
Má stupeň krytí IP20, podporuje připojení vodičů o průřezu 1–25 mm2, pracuje na frekvenci 50–60 Hz a v okolní teplotě -25–75 °C, s impulzní odolností 4 kV a izolačním napětím 440 V; možnost doplňkové výbavy: ano, spínání N vodiče: ne.
Vestavěná hloubka je 69,5 mm, počet pólů 4, třída omezení proudu 3, ztrátový výkon 10,6 W, přičemž vypínací schopnost dle EN 60898 (lcn) je 10 kA a dle IEC 60947‑2 (Icu) je 0 kA.
Proč si vybrat tento jistič?
- Jmenovitý proud 40 A poskytuje spolehlivou ochranu obvodů navržených pro tento proud.
- Charakteristika D je vhodná pro obvody s vyššími náběhovými proudy, například u motorů nebo transformátorů.
- 4‑pólové provedení umožňuje současnou ochranu všech fází i neutrálu v třífázových instalacích.
- Vypínací schopnost 10 kA (při 230 V i 400 V) pokrývá běžné krátkodobé zkratové podmínky v rozvodech.
- Určeno pro střídavé napětí (AC), kompatibilní se standardními rozvodnými systémy.
- Modulární šířka 4 zajišťuje kompaktní montáž na DIN lištu a přehledné uspořádání rozvodu.
Interní název produktu
PL7-D40/4 Jistič PL7, char D, 4-pólový,
Podrobný popis produktu
PL7-D40/4
Jistič PL7, charakteristiky: D, 4-pólový, Icn=10kA, In=40 A
Jistič PL7, charakteristiky: D, 4-pólový, Icn=10kA, In=40 A
