Jistič PL7-B63/4, char B, 4-pólový, 10kA, 63A EATON 165164

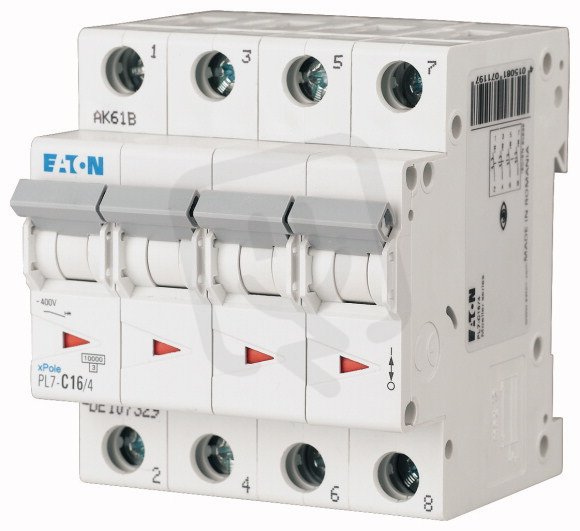

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 357,60 Kč
Cena po registraci:
2 997,94 Kč/ks
Po registraci bez DPH:
2 477,64 Kč
Vaše cena s DPH:
3 122,62 Kč/ks
Vaše cena bez DPH:
2 580,68 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0715783
- Kód dodavatele:
- 165164
- EAN:
- 4015081616749
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,64 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-75 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 0 kA
- Ztrátový výkon:
- 18,6 W
Jistič PL7-B63/4, char B, 4-pólový, 10kA, 63A EATON 165164
Jistič PL7-B63/4 (Eaton 165164, EAN 4015081616749) je 4-pólový jistič s charakteristikou B a jmenovitým proudem 63 A.
Má vypínací zkratovou schopnost 10 kA podle EN 60898 při 230 V i 400 V, jmenovité napětí 230 V, izolační napětí 440 V a je určen pro střídavé napětí (AC) při frekvenci 50–60 Hz.
Provedení nabízí stupeň krytí IP20, modulární šířku 4, možnost doplňkové výbavy, připojení vodičů 1–25 mm2, vestavěnou hloubku 69,5 mm a provozní teplotu -25–75 °C; spínání N‑vodiče není podporováno.
Proč si vybrat tento jistič?
- Dodáván jako EATON PL7-B63/4 (165164), snadno identifikovatelný v projektové dokumentaci.
- Má jmenovitý proud 63 A, vhodný pro obvody dimenzované na toto zatížení.
- S vypínací charakteristikou B, určenou pro aplikace s běžnými spouštěcími proudy spotřebičů.
- Je 4-pólový, takže chrání všechny tři fáze i nulový vodič.
- Uvádí vypínací schopnost 10 kA podle EN 60898 pro 230 i 400 V, důležitou při zkratových stavech.
- Zabírá 4 moduly na DIN liště, což usnadňuje plánování rozměrů rozvaděče.
Interní název produktu
PL7-B63/4 Jistič PL7, char B, 4-pólový,
Podrobný popis produktu
PL7-B63/4
Jistič vedení, 63 A, 4p, charakteristiky: B
Jističe vedení PL7, 4-pólové, Tripping Characteristic: B, Rated current In: 63 A, Rated switching capacity (IEC/EN 60947-2): 10 kA, Spínací přístroje pro bytovou výstavbu a účelové stavby
Jistič vedení, 63 A, 4p, charakteristiky: B
Jističe vedení PL7, 4-pólové, Tripping Characteristic: B, Rated current In: 63 A, Rated switching capacity (IEC/EN 60947-2): 10 kA, Spínací přístroje pro bytovou výstavbu a účelové stavby
