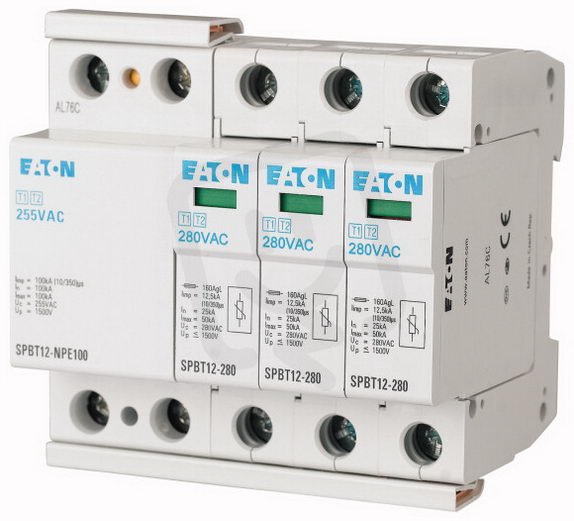

SPBT12-280-3+NPE Svodič přepětí třídy T1+T2 (B+C) 3-pól+N/PE TN-S TT 158332
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
10 717,48 Kč
Cena po registraci:
9 569,30 Kč/ks
Po registraci bez DPH:
7 908,51 Kč
Vaše cena s DPH:
9 967,33 Kč/ks
Vaše cena bez DPH:
8 237,46 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0569866
- Kód dodavatele:
- 158332
- EAN:
- 4015081549207
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,89 Kč
Technické parametry
- Dálková signalizace:
- ne
- Impulsní výboj. proud (10/350):
- 12,5 kA
- Integrovaná záložní pojistka:
- ne
- Jiný typ sítě:
- ano
- Max. průřez laněného vodiče:
- 35 mm2
- Max. průřez pevného vodiče:
- 25 mm2
- Max. trvalé napětí AC:
- 280 V
- Max. trvalé napětí DC:
- 0 V
- Maximální FV-napětí:
- 0 V
- Měrná energie (W/R):
- 2500 kJ/Ohm
- Modulární velikost:
- 5 TE
- Napětí AC:
- 280 V
- Napětí DC:
- 0 V
- Napěťová ochrana N-PE:
- 100 kV
- Počet pólů:
- 4
- Signalizace na přístroji:
- optické
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany napětí (DC+ - DC-):
- 0 kV
- Typ kontroly:
- Typ 1+2
- Typ sítě DC:
- ne
- Typ sítě IT:
- ano
- Typ sítě TN:
- ano
- Typ sítě TN-C:
- ne
- Typ sítě TN-C-S:
- ne
- Typ sítě TN-S:
- ano
- Typ sítě TT:
- ano
- Úroveň ochrany:
- 0 kV
- Úroveň ochrany L-N:
- 1,5 kV
- Úroveň ochrany napětí (DC+/DC- -PE):
- 0 kV
- Způsob montáže:
- lišta DIN 35 mm
SPBT12-280-3+NPE Svodič přepětí třídy T1+T2 (B+C) 3-pól+N/PE TN-S TT 158332
Svodič přepětí SPBT12-280-3+NPE (EAN 4015081549207) je určen pro montáž na lištu DIN 35 mm, má 4 póly, typ kontroly 1+2 a zabírá 5 TE.
Poskytuje impulzní výbojovou proudovou kapacitu 12,5 kA (10/350), napěťovou ochranu N–PE do 100 kV, celkovou úroveň ochrany 0 kV a úroveň ochrany L–N 1,5 kV, je dimenzován pro AC 280 V (max. trvalé napětí 280 V).
Má optickou signalizaci, krytí IP20, podporuje sítě IT, TN, TN‑S a TT, není určeno pro DC a nemá dálkovou signalizaci; připojení vodičů do 35 mm² (lankové) resp. 25 mm² (pevné) a měrná energie 2500 kJ/Ω.
Proč si vybrat tento svodič přepětí?
- Poskytuje kombinovanou ochranu třídy T1+T2 (B+C), určenou pro instalace s odstupňovanou ochranou proti přepětí.
- Je řešen pro 4 póly (3 fáze + N/PE), takže chrání jak fázové vodiče, tak ochranný/neutrální vodič v systémech TN‑S a TT.
- Má impulzní výbojový proud (10/350) 12,5 kA, což popisuje jeho schopnost odvést bleskové impulsy.
- Udávaná napěťová odolnost mezi N a PE je 100 kV.
- Uvedená úroveň ochrany (zbytkové napětí) je 0 kV.
- Stav je na přístroji signalizován opticky a dálková signalizace není k dispozici.
Interní název produktu
SPBT12-280-3+NPE Svodič přepětí tř. B+C
Podrobný popis produktu
SPBT12-280-3+NPE
Svodič přepětí třídy T1+T2 (B+C), 3pól+N/PE, TN-S, TT
Svodič přepětí třídy T1+T2 (B+C), 3pól+N/PE, TN-S, TT
