Hlavní vypínač EATON T0-3-15683/V/SVB-SW 20A

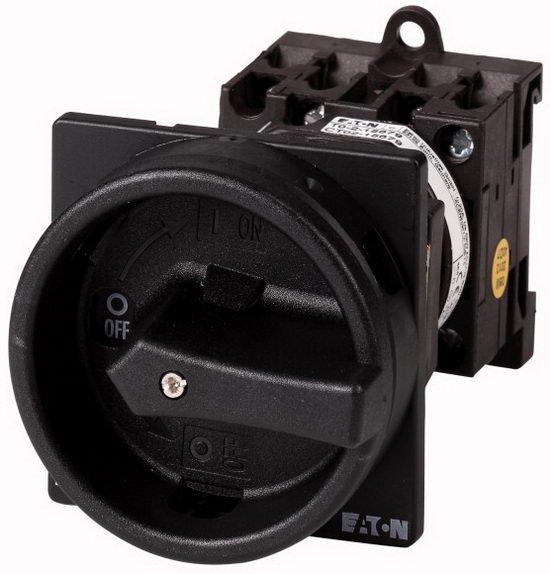

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 152,94 Kč
Cena po registraci:
1 922,29 Kč/ks
Po registraci bez DPH:
1 588,67 Kč
Vaše cena s DPH:
2 002,25 Kč/ks
Vaše cena bez DPH:
1 654,75 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151293
- Kód dodavatele:
- 015664
- EAN:
- 4015080156642
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,21 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 137 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T0-3-15683/V/SVB-SW 20A
Hlavní vypínač T0-3-15683/V/SVB-SW (EAN 4015080156642) je trojpólový přístroj s trvalým proudem 20 A a jmenovitým provozním napětím 690 V, určený pro ovládání motorů do výkonu 5,5 kW při AC-3 / 400 V.
Konstrukce nabízí šroubové připojení hlavního obvodu, krytí IP65 a stupeň ochrany NEMA 12, možnost blokování, pomocné kontakty 1 rozpínací a 2 spínací, možnost mezimontáže nebo montáže na podlahu a ovládací prvek v barvě černá (rozměry 65 × 74 × 137 mm).
Proč si vybrat tento hlavní vypínač?
- Je dostupný ve verzi jako hlavní vypínač: ano.
- Umožňuje přerušení třífázového obvodu díky 3 pólům.
- Má trvalý proud 20 A, vhodný pro obvody s tímto zatížením.
- Podporuje provozní napětí až 690 V AC (jmenovité provozní napětí 690 V).
- Obsahuje 1 pomocný rozpínací kontakt a 2 pomocné spínací kontakty pro ovládací obvody.
- Vhodnost pro instalaci do rozvaděče: ne.
Interní název produktu
T0-3-15683/V/SVB-SW Hlavní vypínač,20A
Podrobný popis produktu
T0-3-15683/V/SVB-SW
Hlavní vypínač, T0, 20 A, Zadní montáž, 3 Modul(y), 3-pólové, 2 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T0, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 3 póly, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Jmenovitý nepřerušovaný proud: Iu = 20 A, 3 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, Zadní montáž, 3 Modul(y), 3-pólové, 2 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T0, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 3 póly, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Jmenovitý nepřerušovaný proud: Iu = 20 A, 3 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
