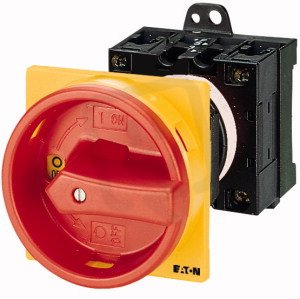

Hlavní vypínač EATON T0-3-15683/V/SVB 3-pól+2z1v, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 152,94 Kč
Cena po registraci:
1 922,29 Kč/ks
Po registraci bez DPH:
1 588,67 Kč
Vaše cena s DPH:
2 002,25 Kč/ks
Vaše cena bez DPH:
1 654,75 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151288
- Kód dodavatele:
- 015634
- EAN:
- 4015080156345
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,21 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 137 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T0-3-15683/V/SVB 3-pól+2z1v, 20A
Hlavní vypínač T0-3-15683/V/SVB (EAN 4015080156345) je třípólové zařízení určené jako hlavní vypínač pro odpojení a bezpečné ovládání rozvodů.
Má 3 póly, trvalý proud 20 A, jmenovité provozní napětí 690 V a provozní výkon AC-3 5,5 kW, připojuje se šroubovým připojením a je krytý podle IP65 (NEMA 12).
Výbava zahrnuje 1 rozpínací a 2 spínací pomocné kontakty, možnost zablokování, nouzové zastavení, přepínač údržby, červené ovládací prvky a montážní možnosti mezimontáž nebo na podlahu; rozměry 65 × 74 × 137 mm.
Proč si vybrat tento hlavní vypínač?
- Umožňuje použití jako hlavní vypínač: verze jako hlavní vypínač — ano.
- Trojpólové provedení pro ovládání třífázových obvodů: 3 póly.
- Integrované pomocné kontakty pro signalizaci a řízení: 1 rozpínací a 2 spínací kontakty.
- Jmenovité i maximální provozní napětí vhodné pro průmyslové aplikace: 690 V.
- Dovolený trvalý proud pro běžné provozní zatížení: 20 A.
- Není určeno pro vestavbu do rozvaděče, proto je nutné ověřit montážní řešení: nevhodné pro instalaci do rozvaděče.
Interní název produktu
T0-3-15683/V/SVB Hlavní vypínač,20A
Podrobný popis produktu
T0-3-15683/V/SVB
Hlavní vypínač, T0, 20 A, Zadní montáž, 3 Modul(y), 3-pólové, 2 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou otočnou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, Zadní montáž, 3 Modul(y), 3-pólové, 2 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou otočnou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
