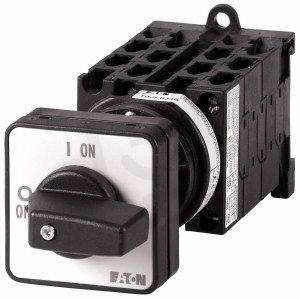

Ovládací spínač EATON T0-6-15168/Z 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 660,55 Kč
Cena po registraci:
2 375,53 Kč/ks
Po registraci bez DPH:
1 963,25 Kč
Vaše cena s DPH:
2 474,34 Kč/ks
Vaše cena bez DPH:
2 044,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151239
- Kód dodavatele:
- 015378
- EAN:
- 4015080153788
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,32 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 166 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 48 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Ovládací spínač EATON T0-6-15168/Z 20A
T0-6-15168/Z Ovládací spínač EATON 015378 (EAN 4015080153788) s trvalým proudem 20 A a 9 póly.
Je určen pro provozní napětí až 690 V (jmenovité 690–690 V) a nabízí provozní výkon 5,5 kW při AC-3 400 V.
Má krytí IP65 (stupeň ochrany NEMA 12), šroubové připojení hlavního obvodu, rozměry 48 × 48 × 166 mm, krátkodobou proudovou výdrž 0,32 kA a je vhodný pro mezimontáž i montáž na podlahu; ovládací prvek je černý a obsahuje pomocné kontakty 1 rozepínací a 2 sepínací.
Proč si vybrat tento ovládací spínač?
- Je dimenzován na trvalý proud 20 A, takže zvládne stálé zatížení odpovídající této hodnotě.
- Maximální provozní napětí (Ue AC) činí 690 V, což odpovídá širokému rozsahu průmyslových aplikací.
- Má 9 pólů, což umožňuje současné ovládání více obvodů.
- Obsahuje 2 pomocné spínací kontakty pro doplňkové ovládání nebo signalizaci.
- Dále je vybaven 1 pomocným rozpínacím kontaktem pro rozšířené funkce řízení.
- Tento model není vhodný pro instalaci do rozvaděče, počítejte tedy s montáží mimo rozvaděč.
Interní název produktu
T0-6-15168/Z Ovládací spínač,20A
Podrobný popis produktu
T0-6-15168/Z
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
