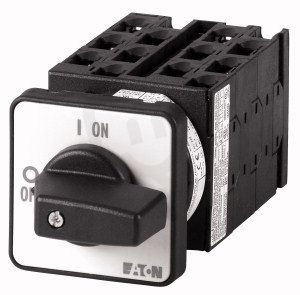

Ovládací spínač EATON T0-6-15168/E 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 494,17 Kč
Cena po registraci:
2 226,97 Kč/ks
Po registraci bez DPH:
1 840,47 Kč
Vaše cena s DPH:
2 319,59 Kč/ks
Vaše cena bez DPH:
1 917,02 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151237
- Kód dodavatele:
- 015373
- EAN:
- 4015080153733
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 124 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 48 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Ovládací spínač EATON T0-6-15168/E 20A
Ovládací spínač T0-6-15168/E (EATON, EAN: 4015080153733) je určen pro spínání se jmenovitým proudem 20 A, jmenovitým napětím 690 V a 9 póly.
Obsahuje pomocné kontakty 1 rozpínací + 2 spínací, spínací výkon při 400 V 5,5 kW (AC‑3) a krátkodobou proudovou výdrž 0,32 kA, připojení hlavního obvodu je šroubové.
Se stupněm krytí IP65 a rozměry 48 × 48 × 124 mm má krátkou otočnou černou rukojeť, je vhodný pro přední montáž (4 otvory) a není vhodný pro instalaci do rozvaděče, není blokovatelný ani určený pro nouzové zastavení.
Proč si vybrat ovládací spínač T0-6-15168/E?
- Umožňuje trvalý proud 20 A, vhodný pro obvody s tímto zatížením.
- Provozní napětí (Ue) až 690 V AC, vhodné pro průmyslové aplikace.
- Spínač má 9 pólů, což umožňuje zapojení více obvodů.
- Disponuje 2 pomocnými spínacími kontakty pro ovládací nebo signalizační funkce.
- Obsahuje 1 pomocný rozpínací kontakt pro přerušení obvodů při vypnutí.
- Pro instalaci do rozvaděče je nevhodný, proto zvažte samostatné montážní řešení.
Interní název produktu
T0-6-15168/E Ovládací spínač,20A
Podrobný popis produktu
T0-6-15168/E
Spínač zapnuto / vypnuto, T0, 20 A, Montáž do panelu, 6 Modul(y), 9pólové, 2 zapínací kontakt, 1 V = vypínací kontakt, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, T0, 20 A, Montáž do panelu, 6 Modul(y), 9pólové, 2 zapínací kontakt, 1 V = vypínací kontakt, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
