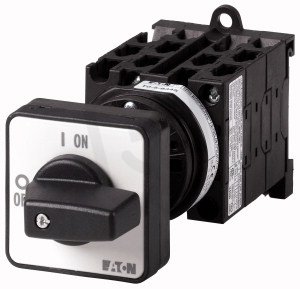

Ovládací spínač EATON T0-5-8346/Z 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 151,94 Kč
Cena po registraci:
1 921,41 Kč/ks
Po registraci bez DPH:
1 587,94 Kč
Vaše cena s DPH:
2 001,33 Kč/ks
Vaše cena bez DPH:
1 653,99 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151153
- Kód dodavatele:
- 015018
- EAN:
- 4015080150183
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,28 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 156 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 10
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 48 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Ovládací spínač EATON T0-5-8346/Z 20A
T0-5-8346/Z Ovládací spínač 20A (EAN 4015080150183) je ovládací spínač se 10 póly a trvalým proudem 20 A pro jmenovité provozní napětí 690 V.
Má krytí IP65, připojení hlavního obvodu je šroubové, spínací výkon při 400 V je 5,5 kW a rozměry jsou 48×48×156 mm (šířka × výška × hloubka); je vhodný pro mezimontáž i montáž na podlahu, ovládací prvek je černý.
Není vhodný pro instalaci do rozvaděče a nemá pomocné spínací ani rozpínací kontakty (0) ani funkci nouzového zastavení.
Proč si vybrat tento ovládací spínač?
- Má 10 pólů, což umožňuje ovládání více obvodů nebo fází.
- Umožňuje trvalý proud až 20 A, takže je vhodný pro aplikace s tímto zatížením.
- Maximální provozní napětí střídavého proudu dosahuje 690 V a jmenovité provozní napětí je 690–690 V.
- není určen pro instalaci do rozvaděče, proto je třeba počítat s jiným způsobem upevnění.
- Nejedná se o verzi jako hlavní vypínač (ne), používá se spíše pro ovládací funkce.
- Neobsahuje pomocné kontakty: 0 pomocných rozpínacích a 0 pomocných spínacích kontaktů.
Interní název produktu
T0-5-8346/Z Ovládací spínač,20A
Podrobný popis produktu
T0-5-8346/Z
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 10pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 10pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
