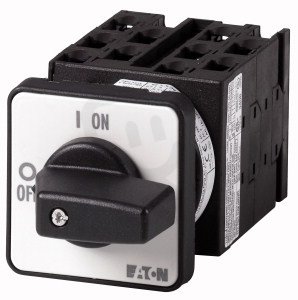

Ovládací spínač EATON T0-5-8346/E 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 980,15 Kč
Cena po registraci:
1 768,02 Kč/ks
Po registraci bez DPH:
1 461,17 Kč
Vaše cena s DPH:
1 841,56 Kč/ks
Vaše cena bez DPH:
1 521,95 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151143
- Kód dodavatele:
- 014976
- EAN:
- 4015080149767
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,20 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 114 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 10
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 48 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Ovládací spínač EATON T0-5-8346/E 20A
Ovládací spínač T0-5-8346/E (EATON 014976, EAN 4015080149767) je určen pro přední montáž (4 otvory) a poskytuje trvalý proud 20 A při jmenovitém provozním napětí 690 V.
Zařízení má 10 pólů, stupeň krytí IP65, rozměry 48 × 48 × 114 mm, šroubové připojení hlavního obvodu, krátkou otočnou rukojeť a provozní výkon AC-3 při 400 V 5,5 kW.
Proč si vybrat tento ovládací spínač?
- Určen pro trvalý proud 20 A, vhodný pro běžné proudové zatížení obvodů.
- Podporuje jmenovité i maximální provozní napětí 690 V AC, takže je použitelný ve vyšších napěťových aplikacích.
- Má 10 pólů, což umožňuje ovládání více nezávislých okruhů.
- Počet pomocných spínacích a rozpínacích kontaktů je 0, tedy bez dalších pomocných kontaktů.
- Není vhodný pro instalaci do rozvaděče (ne), počítejte proto s montáží mimo rozvaděč nebo s odpovídajícím krytím.
- Nejedná se o verzi určenou jako hlavní vypínač (ne), je tedy primárně koncipován pro ovládací funkci.
Interní název produktu
T0-5-8346/E Ovládací spínač,20A
Podrobný popis produktu
T0-5-8346/E
On-Off switchFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 10pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
On-Off switchFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 10pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
