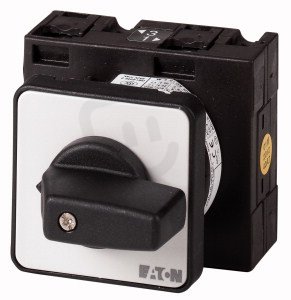

Vypínač EATON T3-3-15683/E zap/vyp, 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 555,10 Kč
Cena po registraci:
2 281,37 Kč/ks
Po registraci bez DPH:
1 885,43 Kč
Vaše cena s DPH:
2 376,26 Kč/ks
Vaše cena bez DPH:
1 963,85 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151043
- Kód dodavatele:
- 014377
- EAN:
- 4015080143772
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,28 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 102 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 61 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 54 mm
Vypínač EATON T3-3-15683/E zap/vyp, 32A
T3-3-15683/E (EAN 4015080143772) je vypínač zapnuto/vypnuto značky EATON určený pro třífázová zapojení s trvalým proudem 32 A a jmenovitým provozním napětím 690 V.
Má 3 póly, pomocné kontakty 1 rozpínací a 2 spínací, elektrické šroubové připojení hlavního obvodu a ovládání pomocí černé krátké otočné rukojeti; je vhodný pro přední montáž (4 otvory) a nabízí krytí IP65 (NEMA 12).
Spínací a provozní hodnoty zahrnují spínací výkon 15 kW a provozní výkon AC‑3 11 kW při 400 V, krátkodobá proudová výdrž 0,65 kA a rozměry 61 × 54 × 102 mm (Š × V × H).
Proč si vybrat tento vypínač?
- Je navržen pro spínání třífázových obvodů a má 3 póly.
- Umožňuje trvalé zatížení až 32 A.
- Je dimenzován pro provoz při jmenovitém napětí 690 V AC.
- Disponuje pomocnými kontakty: 1 rozpínací a 2 spínací, vhodnými pro signalizaci nebo ovládací obvody.
- Produkt není určen pro zabudování do rozvaděče (nevhodné pro instalaci do rozvaděče).
- Nejde o provedení určené jako hlavní vypínač (není verze jako hlavní vypínač).
Interní název produktu
T3-3-15683/E Vypínač zap/vyp,32A
Podrobný popis produktu
T3-3-15683/E
On-Off switchFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T3, s černou pákou a čelním štítkem, 3-pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
On-Off switchFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T3, s černou pákou a čelním štítkem, 3-pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
