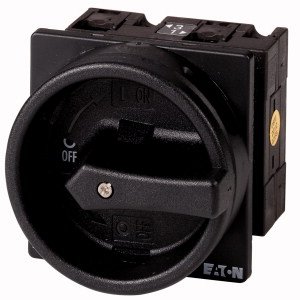

Hlavní vypínač EATON T3-3-15680/EA/SVB-SW 3+N-pól+1z1v, 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 141,99 Kč
Cena po registraci:
2 805,40 Kč/ks
Po registraci bez DPH:
2 318,51 Kč
Vaše cena s DPH:
2 922,09 Kč/ks
Vaše cena bez DPH:
2 414,95 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151042
- Kód dodavatele:
- 014375
- EAN:
- 4015080143758
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,36 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 127 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Hlavní vypínač EATON T3-3-15680/EA/SVB-SW 3+N-pól+1z1v, 32A
T3-3-15680/EA/SVB-SW (EAN 4015080143758) je hlavní vypínač s 4 póly (3+N), pomocnými kontakty 1 spínacím a 1 rozpínacím, jmenovitým proudem 32 A a jmenovitým napětím 690 V.
Není vhodný pro instalaci do rozvaděče, má krytí IP65 (NEMA 12), šroubové připojení, možnost blokování a vestavěný přepínač údržby; vhodný pro přední střední montáž, rozměry 65 × 74 × 127 mm, provozní výkon AC-3 11 kW / AC-23 15 kW při 400 V.
Proč si vybrat tento hlavní vypínač?
- Disponuje 4 póly (3+N), což zajišťuje bezpečné odpojení třífázového obvodu včetně neutrálu.
- Umožňuje trvalý proud 32 A, vhodný pro přístrojová a průmyslová zapojení s tímto odběrem.
- Podporuje provozní napětí do 690 V AC (jmenovité 690 V), takže je vhodný pro široké spektrum napěťových úrovní.
- Nabízí 1 pomocný spínací a 1 pomocný rozpínací kontakt pro signalizaci nebo dálkové ovládání.
- Je navržen pro použití jako hlavní vypínač, tedy k centralizovanému odpojení napájení.
- Není určen pro montáž do rozvaděče, což je třeba zohlednit při volbě instalace.
Interní název produktu
T3-3-15680/EA/SVB-SW Hlavní vypínač,32A
Podrobný popis produktu
T3-3-15680/EA/SVB-SW
Hlavní vypínač, T3, 32 A, Montáž do panelu, 3 Modul(y), 3-pólové + N, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T3, 32 A, Montáž do panelu, 3 Modul(y), 3-pólové + N, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
