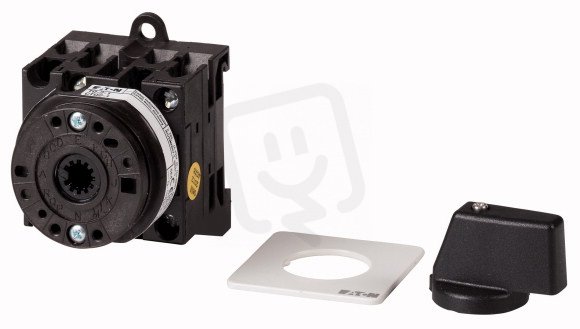

Vypínač EATON T0-4-15682/XZ zap/vyp, 6-pól, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 656,31 Kč
Cena po registraci:
1 478,87 Kč/ks
Po registraci bez DPH:
1 222,21 Kč
Vaše cena s DPH:
1 540,38 Kč/ks
Vaše cena bez DPH:
1 273,04 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150970
- Kód dodavatele:
- 013760
- EAN:
- 4015080137603
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,19 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 77 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 48 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Vypínač EATON T0-4-15682/XZ zap/vyp, 6-pól, 20A
T0-4-15682/XZ (EAN 4015080137603) je 6pólový vypínač zapnuto/vypnuto s trvalým proudem 20 A.
Jmenovité a max. provozní napětí 690 V, provozní výkon AC-3 při 400 V 5,5 kW, hlavní obvod se připojuje šroubovým připojením a stupeň krytí je IP00.
Rozměry 48 × 48 × 77 mm (Š×V×H), pomocné spínací/rozpínací kontakty 1 / 1, ovládací prvek krátká černá otočná rukojeť, vhodný pro mezimontáž a montáž na podlahu, není vhodný pro instalaci do rozvaděče.
Proč si vybrat tento vypínač?
- Má 6 pólů, což umožňuje spínat více obvodů najednou.
- Zvládá trvalý proud 20 A, vhodný pro středně zatížené aplikace.
- Umožňuje provoz při napětí až 690 V AC.
- Má 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro signalizaci nebo přepínání pomocných obvodů.
- Není určen pro instalaci do rozvaděče, proto je třeba zvážit způsob montáže.
- Není určen jako hlavní vypínač, tedy se hodí spíše jako dílčí spínací prvek v systému.
Interní název produktu
T0-4-15682/XZ Vypínač zap/vyp 20A
Podrobný popis produktu
T0-4-15682/XZ
Spínač zapnuto / vypnuto, T0, 20 A, Zadní montáž, Základní spínač, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, 6pólové
Provedení: Zadní montáž, Základní spínač, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, T0, 20 A, Zadní montáž, Základní spínač, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, 6pólové
Provedení: Zadní montáž, Základní spínač, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
