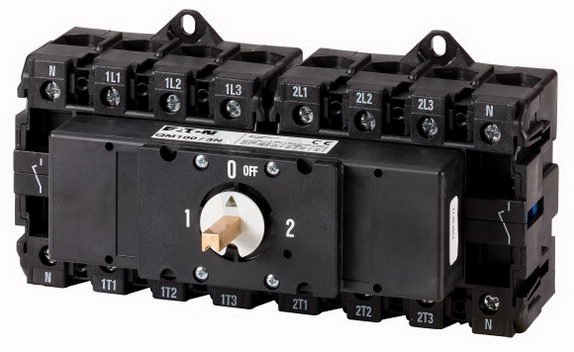

QM100/3N Přepínač 1-0-2 100A 3+N-pól včetně hřídele EATON 1319916
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 876,31 Kč
Cena po registraci:
8 818,32 Kč/ks
Po registraci bez DPH:
7 287,87 Kč
Vaše cena s DPH:
9 185,10 Kč/ks
Vaše cena bez DPH:
7 590,99 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0715207
- Kód dodavatele:
- 1319916
- EAN:
- 8711426233317
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,46 Kč
Technické parametry
- Barva ovládacího prvku:
- jiné
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 19,5 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,85 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 37 kW
- Šířka:
- 10,7 mm
- Stupeň krytí (IP),:
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- jiné
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 14,2 mm
QM100/3N Přepínač 1-0-2 100A 3+N-pól včetně hřídele EATON 1319916
QM100/3N Přepínač 1-0-2 100A 3+N (4 póly) – EATON 1319916, EAN 8711426233317 umožňuje přepínání mezi polohami 1-0-2 pro trvalý proud 100 A a max. provozní napětí 690 V.
Má šroubové připojení hlavního obvodu, stupeň krytí IP20 a rozměry 10,7 × 14,2 × 19,5 mm (Š × V × H); provozní výkony jsou AC‑3 30 kW a AC‑23 37 kW při 400 V, není vhodný pro vestavbu do rozvaděče ani pro montáž na podlahu a postrádá nouzové zastavení i blokovatelné funkce.
Proč si vybrat tento přepínač?
- Má 4 póly (3+N), vhodné pro třífázové rozvody s neutrálem.
- Umožňuje trvalý proud 100 A, vhodný pro středně zatížené obvody.
- Maximální provozní napětí AC činí 690 V.
- Produkt je dodáván včetně hřídele, což usnadňuje montáž a ovládání.
- Není určen k instalaci do rozvaděče (ne), proto vyžaduje jiné způsoby upevnění.
- Neobsahuje pomocné kontakty (0 pomocných kontaktů), tedy nepodporuje doplňkové signalizace ani dodatečné spínací obvody.
Interní název produktu
QM100/3N Přepínač 1-0-2, 100A, 3+N-pól,
Podrobný popis produktu
QM100/3N
Přepínače, QM, 100 A, 2 x 3 póly + N (spínané), bez otočné rukojeti, s prodlužovací osou, čtvercová 6 mm
Vypínač QM100/3N, přepínače, 2x4 póly (3P + spínací N), tepelný proud Ithe 100 A, s osou 6 mm kvadraticky
Přepínače, QM, 100 A, 2 x 3 póly + N (spínané), bez otočné rukojeti, s prodlužovací osou, čtvercová 6 mm
Vypínač QM100/3N, přepínače, 2x4 póly (3P + spínací N), tepelný proud Ithe 100 A, s osou 6 mm kvadraticky
