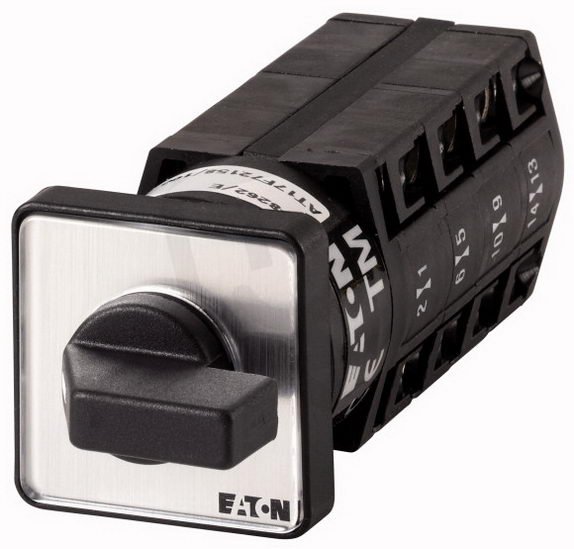

TM-4-8213/E Přepínač s nulovou polohou 4-pól 10A EATON 013180
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150892
- Kód dodavatele:
- 013180
- EAN:
- 4015080131809
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,08 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Materiál tělesa:
- plast
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Provedení:
- reverzní
- Provozní proud AC-3 400V:
- 0 A
- Provozní výkon AC-3 400V:
- 4,4 kW
- S nulovou polohou:
- ano
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA) přední strana:
- 12
- Trvalý proud Iu:
- 10 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž:
- ano
TM-4-8213/E Přepínač s nulovou polohou 4-pól 10A EATON 013180
TM-4-8213/E (EAN: 4015080131809) je čtyřpólový přepínač s nulovou polohou v reverzním provedení určený pro trvalý proud 10 A.
Nabízí krytí IP65, krátkou otočnou rukojeť, plastové těleso a šroubové připojení hlavního obvodu; pro provoz AC-3 při 400 V má provozní výkon 4,4 kW.
Není vhodný pro instalaci do rozvaděče, je však určen pro přední montáž a přední strana má stupeň ochrany NEMA 12.
Proč si vybrat tento přepínač?
- Umožňuje ovládání čtyř obvodů díky 4 pólům.
- Je dimenzován na trvalý proud 10 A, což odpovídá běžným aplikacím nízkého výkonu.
- Díky reverznímu provedení je vhodný pro přepínání směru nebo reverzaci zapojení.
- Obsahuje nulovou polohu pro bezpečné a přehledné odpojení obvodu.
- Má krytí IP65, takže je chráněn proti prachu a tryskající vodě.
- Pro montáž do rozvaděče není vhodný (ne), počítejte proto s instalací v samostatném krytu nebo na panelu.
Interní název produktu
TM-4-8213/E Přepínač s nulovou polohou
Podrobný popis produktu
Přepínače, 4p, Ie=12A, Čš 1-0-2, 45°, s aretací, 48x48mm, montáž
Přepínače,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 8
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 60 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 1-0-2
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
