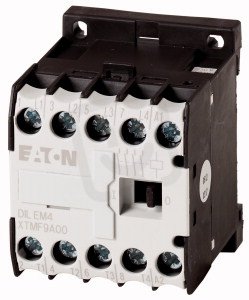

DILEM4-G(110VDC) Malý stykač 4kW 4pólový 9A AC-3 20A AC-1 110V DC EATON 013166
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 357,78 Kč
Cena po registraci:
1 212,34 Kč/ks
Po registraci bez DPH:
1 001,93 Kč
Vaše cena s DPH:
1 262,76 Kč/ks
Vaše cena bez DPH:
1 043,60 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0000216
- Kód dodavatele:
- 013166
- EAN:
- 4015080131663
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,28 Kč
Technické parametry
- Hloubka:
- 54 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 4
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6,6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 110-110 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 58 mm
DILEM4-G(110VDC) Malý stykač 4kW 4pólový 9A AC-3 20A AC-1 110V DC EATON 013166
DILEM4-G(110VDC) malý stykač od EATON s 4 póly, ovládacím napětím 110 V DC a EAN 4015080131663.
Určen pro spínání v režimu AC-3: 4 kW / 9 A (400 V), s AC-1: 22 A (400 V) a AC-4: 3 kW / 6,6 A, provozní napětí 24–690 V AC.
Má šroubové připojení hlavního obvodu, rozměry 45 × 54 × 58 mm a není modulární.
Proč si vybrat tento stykač?
- Je určen pro spínání zátěží s výkonem až 4 kW.
- Má 4 spínací kontakty (4pólový), vhodné pro vícepólová zapojení.
- Pro různé typy zátěže nabízí spínací proudy 9 A (AC-3) a 20 A (AC-1).
- Ovládání probíhá na 110 V DC (typ ovládacího napětí: DC).
- Disponuje nemodulárním provedením, kompaktní pro instalace s omezeným prostorem.
- Dodáván pod označením EATON 013166 pro snadnou identifikaci.
Interní název produktu
DILEM4-G(110VDC) Malý stykač 4kW,4p.
Podrobný popis produktu
DILEM4-G(110VDC)
Výkonový stykač, 4p, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: DC ovládání
Výkonový stykač, 4p, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: DC ovládání
