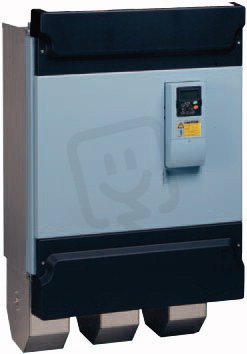

SPX500A0-5A2N1 Frekvenční měnič 3x690VAC 500kW 502A EATON 129610
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0527739
- Kód dodavatele:
- 129610
- EAN:
- 4015081269372
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 462,00 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 1155 mm
- Max. výstupní frekvence:
- 320 Hz
- Max. výstupní napětí:
- 690 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 0
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 2
- Počet analogových výstupů:
- 1
- Počet dalších HW rozhraní:
- 1
- Počet digitálních vstupů:
- 6
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ano
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ano
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ano
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ano
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ano
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 709 mm
- Síťové napětí:
- 525-690 V
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ převodníku:
- U převodník
- Výška:
- 503 mm
- Výstupní proud I2N:
- 590 A
SPX500A0-5A2N1 Frekvenční měnič 3x690VAC 500kW 502A EATON 129610
SPX500A0-5A2N1 (EAN: 4015081269372) je frekvenční měnič pro průmyslové použití s řídící jednotkou, typ převodníku U a 3fázovým vstupem i výstupem.
Elektrické parametry zahrnují 500 kW, síťové napětí 525–690 V, maximální výstupní napětí 690 V, maximální výstupní frekvenci 320 Hz a jmenovitý výstupní proud 590 A.
Zařízení podporuje komunikaci TCP/IP, CAN, DeviceNet, PROFIBUS, LON a Data-Highway, má RS-485 a připojení k PC, analogové vstupy 2/výstupy 1, digitální vstupy 6/výstupy 1 a rozměry 503×709×1155 mm (V׊×H) s krytím IP00.
Proč si vybrat tento frekvenční měnič?
- Umožňuje řízení motorů s výkonem až 500 kW.
- Zajišťuje výstupní proud až 502 A.
- Navržen pro třífázové napájení s napětím v rozsahu 525–690 V.
- Poskytuje výstupní napětí až 690 V.
- Podporuje výstupní frekvenci až 320 Hz.
- Je dodáván včetně řídící jednotky, což usnadňuje integraci a ovládání.
Interní název produktu
SPX500A0-5A2N1 Fr.měnič3x690,500kW,502A
Podrobný popis produktu
Frekvenční měnič, 600 V AC, 3fázový, 500 kW, IP00, OLED indikátor, FR11
Frekvenční měnič
Označení typu: SPX, Jmenovité provozní napětí: Ue = 600 V AC, 3fázový, 690 V AC, 3fázový, Výstupní napětí při Ue: U2 = 600 V AC, 3fázový, 690 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 525 (-15%) - 690 (±10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 502 A, Jmenovitý pracovní proud při přetížení 110 %: Ie = 590 A,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro střídavé motory s vnitřním a vnějším chlazením o 50 Hz nebo 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 690 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 500 kW, Přetížení 110 %: P = 560 kW, Přetížení 150 %: IM = 491 A, Přetížení 110 %: IM = 550 A, Přiřazený jmenovitý výkon motora
Upozornění: při 690 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 500 HP, Přetížení 110 %: P = 600 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 411 A, Přetížení 110 %: IM = 478 A
Stupeň krytí: IP00, Komunikační karta (volitelně): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Vybavení: OLED indikátor, Konstrukční velikost: FR11
Normy a ustanovení: Specifikace pro obecné požadavky: IEC/EN 61800-2, Požadavky EMC: IEC/EN 61800-3, Bezpečnostní požadavky: IEC/EN 61800-5-1
