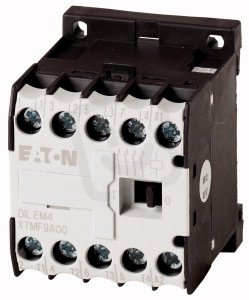

DILEM4-G(48VDC) Malý stykač 4kW 4pólový 9A AC-3 20A AC-1 48V DC EATON 012811

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
1 357,78 Kč
Cena po registraci:
1 212,34 Kč/ks
Po registraci bez DPH:
1 001,93 Kč
Vaše cena s DPH:
1 262,76 Kč/ks
Vaše cena bez DPH:
1 043,60 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0000163
Kód dodavatele:
012811
EAN:
4015080128113
Standardní balení:
1 ks
Recyklační poplatek:
0,28 Kč

Technické parametry

Hloubka:
54 mm
Modulární typ:
ne
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
0
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
4
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
22 A
Provozní proud AC-3 400V:
9 A
Provozní proud Ie v AC-4, 400V:
6,6 A
Provozní výkon AC-3 400V:
4 kW
Provozní výkon Ie v AC-4, 400V:
3 kW
Řídící napáj. napětí AC 50Hz:
0-0 V
Řídící napáj. napětí AC 60HZ:
0-0 V
Řídící napáj. napětí DC:
48-48 V
Šířka:
45 mm
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ ovládacího napětí:
DC
Výška:
58 mm

DILEM4-G(48VDC) Malý stykač 4kW 4pólový 9A AC-3 20A AC-1 48V DC EATON 012811

DILEM4-G(48VDC) malý stykač 4pólový od EATON s cívkou na 48 V DC (typ ovládacího napětí DC), určený pro spínání motorů s výkonem až 4 kW (AC-3, 400 V) a jmenovitým proudem 9 A (AC-3), v režimu AC-1 až 22 A.

Má 4 spínací kontakty, šroubové připojení hlavního obvodu, provozní rozsah hlavního napětí 24–690 V AC, kompaktní rozměry 45 × 54 × 58 mm a EAN 4015080128113.

Proč si vybrat tento stykač?

  • Pro kompaktní instalace je vhodný malý stykač s jmenovitým výkonem 4 kW.
  • Má 4 póly, což umožňuje současné spínání více fází nebo obvodů.
  • V provozních kategoriích je dimenzován na 9 A (AC‑3) a 20 A (AC‑1).
  • Ovládací napětí je řešeno na stejnosměrné napětí: 48 V DC (typ ovládání: DC).
  • Obsahuje 4 spínací kontakty a je bez rozpínacích kontaktů.
  • Jednoduchá konstrukce bez přídavných modulů: nemodulární provedení.

Interní název produktu

DILEM4-G(48VDC) Malý stykač 4kW,4p.


Podrobný popis produktu

DILEM4-G(48VDC)

Výkonový stykač, 4p, 4kW/400V/AC3

Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: DC ovládání
