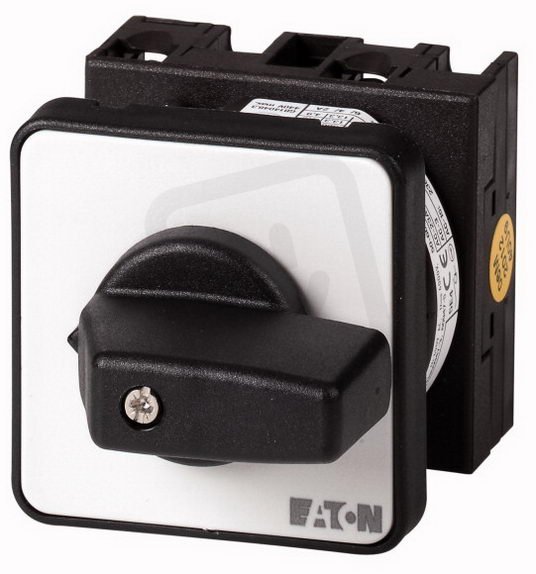

Vypínač EATON T0-4-15682/EZ zap/vyp, 6-pól, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 648,77 Kč
Cena po registraci:
1 472,15 Kč/ks
Po registraci bez DPH:
1 216,65 Kč
Vaše cena s DPH:
1 533,37 Kč/ks
Vaše cena bez DPH:
1 267,25 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150827
- Kód dodavatele:
- 012778
- EAN:
- 4015080127789
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,24 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 125 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 48 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 48 mm
Vypínač EATON T0-4-15682/EZ zap/vyp, 6-pól, 20A
T0-4-15682/EZ Vypínač zapnuto/vypnuto 6-pól 20A EATON (EAN: 4015080127789) je určen pro spínání obvodů při jmenovitém napětí 690 V, s trvalým proudem 20 A, má 6 pólů a krytí IP65.
Má rozměry 48 × 48 × 125 mm, krátkou otočnou rukojeť barvy černé, šroubové připojení hlavního obvodu, provozní výkon při AC‑3/400 V 5,5 kW a krátkodobou proudovou výdrž 0,32 kA, je vhodný pro přední střední montáž.
Proč si vybrat tento vypínač?
- Model T0-4-15682/EZ (EATON 012778) — snadné přiřazení v dokumentaci a objednávkách.
- Vypínač má 6 pólů, což umožňuje současné řízení více obvodů.
- Je dimenzován na trvalý proud 20 A, vhodný pro střední proudové zátěže.
- Provozní napětí je 690 V AC, tedy určený pro aplikace do tohoto napěťového rozsahu.
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro doplňkové ovládání nebo signalizaci.
- Produkt není určen pro instalaci do rozvaděče a nedodává se jako verze pro hlavní vypínač, proto je vhodné posoudit vhodnost pro konkrétní zapojení.
Interní název produktu
T0-4-15682/EZ Vypínač zap/vyp 20A
Podrobný popis produktu
T0-4-15682/EZ
On-Off switchCentre mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
On-Off switchCentre mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Centrální montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
