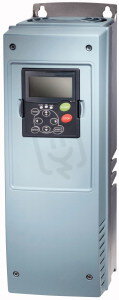

SPX015A1-4A1B1 Frekvenční měnič 3x400VAC 11kW 23A EATON 125663
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0527564
- Kód dodavatele:
- 125663
- EAN:
- 4015081232734
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 10,70 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 419 mm
- Max. výstupní frekvence:
- 320 Hz
- Optické rozhraní:
- ne
- Počet analogových výstupů:
- 1
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ne
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ne
- Připojení k PC:
- ne
- S řídící jednotkou:
- ne
- Šířka:
- 144 mm
- Síťové napětí:
- 380-500 V
- Stupeň krytí (IP):
- IP21
- Stupeň ochrany (NEMA):
- jiné
- Typ převodníku:
- jiné
- Výška:
- 214 mm
SPX015A1-4A1B1 Frekvenční měnič 3x400VAC 11kW 23A EATON 125663
Frekvenční měnič SPX015A1-4A1B1 (EATON 125663, EAN 4015081232734) pro třífázové napětí 3×400 VAC, s výkonem 11 kW a jmenovitým proudem 23 A.
Podporuje vstupní napětí 380–500 V a síťovou frekvenci 50/60 Hz, nabízí maximální výstupní frekvenci 320 Hz, má stupeň krytí IP21 a rozměry 214 × 144 × 419 mm (V׊×H).
Obsahuje 1 analogový výstup, dodává se bez řídicí jednotky a bez přímého připojení k PC či podpořených průmyslových sběrnic.
Proč si vybrat tento frekvenční měnič?
- Tento měnič je určen pro připojení k třífázové síti s napětím 380–500 V.
- Poskytuje výkon 11 kW, vhodný pro středně výkonné průmyslové aplikace.
- Jmenovitý výstupní proud je 23 A, což ovlivňuje volbu kabeláže a ochrany.
- Umožňuje maximální výstupní frekvenci 320 Hz pro aplikace vyžadující vyšší otáčky motoru.
- Dodává se bez řídicí jednotky, takže je potřeba zajistit externí řízení podle konkrétních požadavků.
- Nepodporuje optické rozhraní (bez optického rozhraní), komunikace tedy vyžaduje jiné rozhraní.
Interní název produktu
SPX015A1-4A1B1 Fr.měnič3x400,11kW,23A
Podrobný popis produktu
Frekvenční měnič, 400 V AC, 3fázový, 11 kW, IP21, Odrušovací filtr, Brzdový střídač, OLED indikátor, FR5
Frekvenční měnič
Označení typu: SPX, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 23 A, Jmenovitý pracovní proud při přetížení 110 %: Ie = 31 A,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro střídavé motory s vnitřním a vnějším chlazením o 50 Hz nebo 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 11 kW, Přetížení 110 %: P = 15 kW, Přetížení 150 %: IM = 21.7 A, Přetížení 110 %: IM = 29.3 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 15 HP, Přetížení 110 %: P = 20 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 21 A, Přetížení 110 %: IM = 27 A
Stupeň krytí: IP21, Komunikační karta (volitelně): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Vybavení: Odrušovací filtr, Brzdový střídač, OLED indikátor, Meziobvodová tlumivka, Konstrukční velikost: FR5
Normy a ustanovení: Specification for general requirements: IEC/EN 61800-2, EMC requirements: IEC/EN 61800-3, Safety requirements: IEC/EN 61800-5-1
