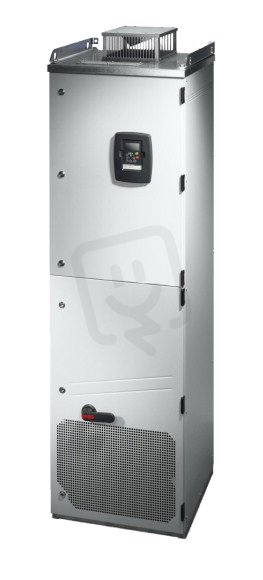

SPX500A1-4A4N1 Frekvenční měnič 3x400VAC 315kW 590A EATON 125444
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0527538
- Kód dodavatele:
- 125444
- EAN:
- 4015081230501
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 462,00 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 602 mm
- Max. výstupní frekvence:
- 320 Hz
- Max. výstupní napětí:
- 500 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 0
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 2
- Počet analogových výstupů:
- 1
- Počet dalších HW rozhraní:
- 1
- Počet digitálních vstupů:
- 6
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ano
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ano
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ano
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ano
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ano
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 794 mm
- Síťové napětí:
- 380-500 V
- Stupeň krytí (IP):
- IP21
- Stupeň ochrany (NEMA):
- 1
- Typ převodníku:
- U převodník
- Výška:
- 2020 mm
- Výstupní proud I2N:
- 650 A
SPX500A1-4A4N1 Frekvenční měnič 3x400VAC 315kW 590A EATON 125444
SPX500A1-4A4N1 je frekvenční měnič EATON (kód 125444, EAN 4015081230501) typu U převodník pro průmyslové využití s výkonem 315 kW, 3 vstupními a 3 výstupními fázemi a výstupním proudem I2N 650 A.
Zařízení podporuje síťové napětí 380–500 V, má maximální výstupní napětí 500 V a maximální výstupní frekvenci 320 Hz, pracuje na 50/60 Hz a má stupeň krytí IP21 (NEMA 1) při rozměrech výška 2020 mm, šířka 794 mm, hloubka 602 mm.
Obsahuje řídící jednotku a nabízí připojení k PC a síťovou podporu TCP/IP, dále CAN, DeviceNet, PROFIBUS, LON a Data‑Highway, má RS‑485 rozhraní, 2 analogové vstupy, 1 analogový výstup, 6 digitálních vstupů a 1 digitální výstup, bez optického rozhraní.
Proč si vybrat tento frekvenční měnič?
- Tento měnič poskytuje jmenovitý výkon 315 kW.
- Maximální výstupní proud dosahuje 590 A.
- Je určen pro provoz na síti s napětím 380–500 V.
- Umožňuje řízení otáček až do výstupní frekvence 320 Hz.
- Jedná se o třífázový vstup a třífázový výstup, vhodný pro průmyslové aplikace.
- Je vybaven řídicí jednotkou pro řízení a monitorování provozu.
Interní název produktu
SPX500A1-4A4N1 Fr.měnič3x400,315kW,590A
Podrobný popis produktu
Frekvenční měnič, 400 V AC, 3fázový, 315 kW, IP21, Odrušovací filtr, OLED indikátor, FR11
Frekvenční měnič
Označení typu: SPX, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 590 A, Jmenovitý pracovní proud při přetížení 110 %: Ie = 650 A,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro střídavé motory s vnitřním a vnějším chlazením o 50 Hz nebo 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 315 kW, Přetížení 110 %: P = 355 kW, Přetížení 150 %: IM = 544 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 500 HP, Přetížení 110 %: P = 550 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 590 A
Stupeň krytí: IP21, Komunikační karta (volitelně): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Vybavení: Odrušovací filtr, OLED indikátor, Meziobvodová tlumivka, Konstrukční velikost: FR11
Normy a ustanovení: Specifikace pro obecné požadavky: IEC/EN 61800-2, Požadavky EMC: IEC/EN 61800-3, Bezpečnostní požadavky: IEC/EN 61800-5-1
