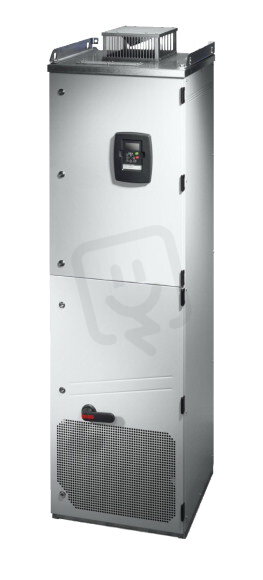

SPX400A1-5A4N1 Frekvenční měnič 3x690VAC 355kW 385A EATON 125434
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0527535
- Kód dodavatele:
- 125434
- EAN:
- 4015081230402
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 462,00 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 602 mm
- Max. výstupní frekvence:
- 320 Hz
- Max. výstupní napětí:
- 690 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 0
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 2
- Počet analogových výstupů:
- 1
- Počet dalších HW rozhraní:
- 1
- Počet digitálních vstupů:
- 6
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ano
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ano
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ano
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ano
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ano
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 794 mm
- Síťové napětí:
- 525-690 V
- Stupeň krytí (IP):
- IP21
- Stupeň ochrany (NEMA):
- 1
- Typ převodníku:
- U převodník
- Výška:
- 2020 mm
- Výstupní proud I2N:
- 460 A
SPX400A1-5A4N1 Frekvenční měnič 3x690VAC 355kW 385A EATON 125434
Frekvenční měnič SPX400A1-5A4N1 od EATON (EAN 4015081230402) s řídicí jednotkou je určen pro třífázové sítě 525–690 V, výkon 355 kW, výstupní proud I2N 460 A a maximální výstupní frekvenci 320 Hz při max. výstupním napětí 690 V.
Zařízení podporuje komunikaci přes TCP/IP, CAN, DeviceNet, PROFIBUS, LON a Data‑Highway, disponuje 1x RS‑485 rozhraním, připojením k PC a dalším hardwarovým rozhraním a nabízí 2 analogové vstupy, 1 analogový výstup, 6 digitálních vstupů a 1 digitální výstup.
Pro průmyslové použití je dodáván ve stupni krytí IP21 (NEMA 1) s rozměry výška 2020 mm, šířka 794 mm a hloubka 602 mm, vhodný pro montáž a integraci do výrobních systémů.
Proč si vybrat tento frekvenční měnič?
- Pro náročné pohony poskytuje jmenovitý výkon 355 kW, vhodný pro velké elektromotory.
- Maximální výstupní proud činí 385 A, což umožňuje spolehlivé napájení vysokých zatížení.
- Určený pro provoz na síťovém napětí 525–690 V, kompatibilní s vysokonapěťovými průmyslovými sítěmi.
- Má třífázový vstup i výstup (3 fáze) pro přímé napojení standardních průmyslových motorů.
- Nabízí maximální výstupní frekvenci 320 Hz pro přesné řízení rychlosti i nad rámec běžných standardů.
- Je vybaven řídící jednotkou a pracuje jako U převodník, což usnadňuje integraci do automatizovaných systémů.
Interní název produktu
SPX400A1-5A4N1 Fr.měnič3x690,355kW,385A
Podrobný popis produktu
Frekvenční měnič, 600 V AC, 3fázový, 355 kW, IP21, Odrušovací filtr, OLED indikátor, FR11
Frekvenční měnič
Označení typu: SPX, Jmenovité provozní napětí: Ue = 600 V AC, 3fázový, 690 V AC, 3fázový, Výstupní napětí při Ue: U2 = 600 V AC, 3fázový, 690 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 525 (-15%) - 690 (±10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 385 A, Jmenovitý pracovní proud při přetížení 110 %: Ie = 460 A,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro střídavé motory s vnitřním a vnějším chlazením o 50 Hz nebo 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 690 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 355 kW, Přetížení 110 %: P = 450 kW, Přetížení 110 %: IM = 446 A, Přiřazený jmenovitý výkon motora
Upozornění: při 690 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 400 HP, Přetížení 110 %: P = 450 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 332 A, Přetížení 110 %: IM = 358 A
Stupeň krytí: IP21, Komunikační karta (volitelně): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Vybavení: Odrušovací filtr, OLED indikátor, Meziobvodová tlumivka, Konstrukční velikost: FR11
Normy a ustanovení: Specifikace pro obecné požadavky: IEC/EN 61800-2, Požadavky EMC: IEC/EN 61800-3, Bezpečnostní požadavky: IEC/EN 61800-5-1
