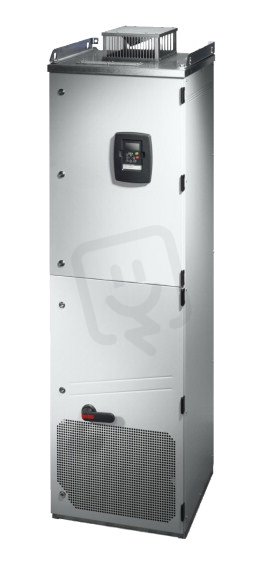

SPX300A2-4A4N1 Frekvenční měnič 3x400VAC 200kW 385A EATON 125419
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0527529
- Kód dodavatele:
- 125419
- EAN:
- 4015081230259
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 363,00 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 602 mm
- Max. výstupní frekvence:
- 320 Hz
- Max. výstupní napětí:
- 500 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 0
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 2
- Počet analogových výstupů:
- 1
- Počet dalších HW rozhraní:
- 1
- Počet digitálních vstupů:
- 6
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ano
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ano
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ano
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ano
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ano
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 595 mm
- Síťové napětí:
- 380-500 V
- Stupeň krytí (IP):
- IP54
- Stupeň ochrany (NEMA):
- 12
- Typ převodníku:
- U převodník
- Výška:
- 2020 mm
- Výstupní proud I2N:
- 460 A
SPX300A2-4A4N1 Frekvenční měnič 3x400VAC 200kW 385A EATON 125419
Frekvenční měnič SPX300A2-4A4N1 (EAN 4015081230259) pro třífázové napájení s rozsahkem 380–500 V, výkonem 200 kW a jmenovitým výstupním proudem 460 A (I2N).
Zařízení je dodáváno s řídící jednotkou, nabízí max. výstupní napětí 500 V, max. výstupní frekvenci 320 Hz, typ převodníku U a mechanické krytí IP54 / NEMA 12; rozměry jsou 2020 × 595 × 602 mm (V × Š × H).
Pro průmyslové použití podporuje komunikaci TCP/IP, CAN, DeviceNet, PROFIBUS, LON a Data‑Highway, má 1× RS‑485, 2 analogové vstupy, 1 analogový výstup, 6 digitálních vstupů a 1 digitální výstup a umožňuje připojení k PC.
Proč si vybrat tento frekvenční měnič?
- Díky jmenovitému výkonu 200 kW zvládne měnič řídit výkonné elektromotory i v náročných provozech.
- S výstupním proudem 385 A poskytuje dostatečnou proudovou rezervu pro rozběh a provoz těžkých zátěží.
- Je určen pro síťové napětí 380–500 V (3 fáze), takže je kompatibilní se standardní průmyslovou třífázovou sítí.
- Nabízí maximální výstupní napětí 500 V, které rozšiřuje možnosti napájení různých typů motorů.
- S maximální výstupní frekvencí 320 Hz umožňuje širší rozsah otáček pro přesné řízení pohonu.
- Obsahuje integrovanou řídicí jednotku, která zjednodušuje nastavování a provoz zařízení.
Interní název produktu
SPX300A2-4A4N1 Fr.měnič3x400,200kW,385A
Podrobný popis produktu
Frekvenční měnič, 400 V AC, 3fázový, 200 kW, IP54, Odrušovací filtr, OLED indikátor, FR10
Frekvenční měnič
Označení typu: SPX, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 385 A, Jmenovitý pracovní proud při přetížení 110 %: Ie = 460 A,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro střídavé motory s vnitřním a vnějším chlazením o 50 Hz nebo 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 200 kW, Přetížení 110 %: P = 250 kW, Přetížení 150 %: IM = 349 A, Přetížení 110 %: IM = 437 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 300 HP, Přetížení 110 %: P = 350 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 361 A, Přetížení 110 %: IM = 414 A
Stupeň krytí: IP54, Komunikační karta (volitelně): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Vybavení: Odrušovací filtr, OLED indikátor, Meziobvodová tlumivka, Konstrukční velikost: FR10
Normy a ustanovení: Specifikace pro obecné požadavky: IEC/EN 61800-2, Požadavky EMC: IEC/EN 61800-3, Bezpečnostní požadavky: IEC/EN 61800-5-1
