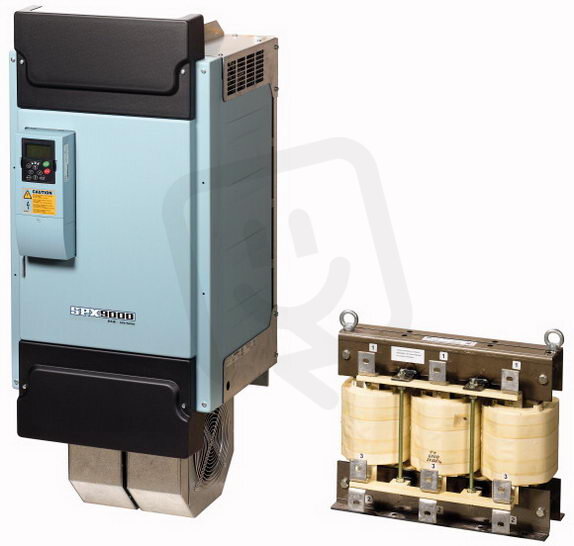

SPX250A0-4A2N1 Frekvenční měnič 3x400VAC 160kW 300A EATON 125402
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0527524
- Kód dodavatele:
- 125402
- EAN:
- 4015081230082
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 363,00 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 1165 mm
- Max. výstupní frekvence:
- 320 Hz
- Max. výstupní napětí:
- 500 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 0
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 2
- Počet analogových výstupů:
- 1
- Počet dalších HW rozhraní:
- 1
- Počet digitálních vstupů:
- 6
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ano
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ano
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ano
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ano
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ano
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 500 mm
- Síťové napětí:
- 380-500 V
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ převodníku:
- U převodník
- Výška:
- 506 mm
- Výstupní proud I2N:
- 385 A
SPX250A0-4A2N1 Frekvenční měnič 3x400VAC 160kW 300A EATON 125402
SPX250A0-4A2N1 (EATON, EAN: 4015081230082) je třífázový frekvenční měnič s typem převodníku U převodník pro síťové napětí 380–500 V, s výkonem 160 kW, maximálním výstupním napětím 500 V, maximální výstupní frekvencí 320 Hz a jmenovitým výstupním proudem 385 A.
Má stupeň krytí IP00, rozměry šířka 500 mm × výška 506 mm × hloubka 1165 mm a je určeno pro průmyslové použití.
Vybavení zahrnuje integrovanou řídicí jednotku, podporu TCP/IP, CAN, DeviceNet, PROFIBUS, LON a Data-Highway, připojení k PC a RS-485, dále 2 analogové vstupy, 1 analogový výstup, 6 digitálních vstupů a 1 digitální výstup.
Proč si vybrat tento frekvenční měnič?
- Je určen pro třífázový provoz s 3 vstupními a 3 výstupními fázemi.
- Pracuje se síťovým napětím v rozsahu 380–500 V.
- Poskytuje maximální výstupní napětí 500 V.
- Maximální výstupní frekvence dosahuje 320 Hz.
- Nabízí jmenovitý výkon 160 kW při jmenovitém proudu 300 A.
- Jedná se o U převodník a je vybaven řídicí jednotkou.
Interní název produktu
SPX250A0-4A2N1 Fr.měnič3x400,160kW,300A
Podrobný popis produktu
Frekvenční měnič, 400 V AC, 3fázový, 160 kW, IP00, OLED indikátor, FR10
Frekvenční měnič
Označení typu: SPX, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 300 A, Jmenovitý pracovní proud při přetížení 110 %: Ie = 385 A,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro střídavé motory s vnitřním a vnějším chlazením o 50 Hz nebo 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 160 kW, Přetížení 110 %: P = 200 kW, Přetížení 150 %: IM = 279 A, Přetížení 110 %: IM = 349 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 250 HP, Přetížení 110 %: P = 300 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 302 A, Přetížení 110 %: IM = 361 A
Stupeň krytí: IP00, Komunikační karta (volitelně): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Vybavení: OLED indikátor, Konstrukční velikost: FR10
Normy a ustanovení: Specifikace pro obecné požadavky: IEC/EN 61800-2, Požadavky EMC: IEC/EN 61800-3, Bezpečnostní požadavky: IEC/EN 61800-5-1
