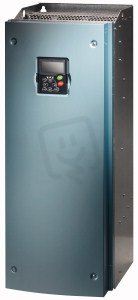

SPX100A1-4A1N1 Frekvenční měnič 3x400VAC 75kW 140A EATON 125365
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
391 576,64 Kč
Cena po registraci:
349 631,93 Kč/ks
Po registraci bez DPH:
288 952,01 Kč
Vaše cena s DPH:
364 172,77 Kč/ks
Vaše cena bez DPH:
300 969,23 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0527507
- Kód dodavatele:
- 125365
- EAN:
- 4015081229710
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 76,56 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 758 mm
- Max. výstupní frekvence:
- 320 Hz
- Optické rozhraní:
- ne
- Počet analogových výstupů:
- 1
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ne
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ne
- Připojení k PC:
- ne
- S řídící jednotkou:
- ne
- Šířka:
- 291 mm
- Síťové napětí:
- 380-500 V
- Stupeň krytí (IP):
- IP21
- Stupeň ochrany (NEMA):
- jiné
- Typ převodníku:
- jiné
- Výška:
- 344 mm
SPX100A1-4A1N1 Frekvenční měnič 3x400VAC 75kW 140A EATON 125365
Frekvenční měnič SPX100A1-4A1N1 (EATON 125365, EAN 4015081229710) pro napájení 3×400 VAC s výkonem 75 kW a jmenovitým proudem 140 A.
Podporuje maximální výstupní frekvenci 320 Hz, síťové napětí 380–500 V při frekvenci sítě 50/60 Hz, má krytí IP21, rozměry 344 × 291 × 758 mm (V׊×H) a 1 analogový výstup.
Proč si vybrat tento frekvenční měnič?
- Model je označen jako SPX100A1-4A1N1 (EATON 125365) a je určen pro průmyslové nasazení.
- S výkonem 75 kW je vhodný pro pohon větších třífázových motorů.
- Jmenovitý proud 140 A umožňuje řízení motorů s vyšším odběrem.
- Pro provoz vyžaduje síťové napětí 380–500 V, tedy standardní třífázové rozvody.
- Maximální výstupní frekvence 320 Hz umožňuje provoz nad běžnými 50/60 Hz, kde to aplikace vyžaduje.
- Zařízení je dodáváno bez integrované řídící jednotky, takže je třeba zajistit externí řízení v rámci systému.
Interní název produktu
SPX100A1-4A1N1 Fr.měnič3x400,75kW,140A
Podrobný popis produktu
SPX100A1-4A1N1
Frekvenční měnič, 400 V AC, 3fázový, 75 kW, IP21, Odrušovací filtr, OLED indikátor, FR8
Frekvenční měnič
Označení typu: SPX, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 140 A, Jmenovitý pracovní proud při přetížení 110 %: Ie = 170 A,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro střídavé motory s vnitřním a vnějším chlazením o 50 Hz nebo 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 75 kW, Přetížení 110 %: P = 90 kW, Přetížení 150 %: IM = 134 A, Přetížení 110 %: IM = 161 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 100 HP, Přetížení 110 %: P = 125 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 124 A, Přetížení 110 %: IM = 156 A
Stupeň krytí: IP21, Komunikační karta (volitelně): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Vybavení: Odrušovací filtr, OLED indikátor, Meziobvodová tlumivka, Konstrukční velikost: FR8
Normy a ustanovení: Specification for general requirements: IEC/EN 61800-2, EMC requirements: IEC/EN 61800-3, Safety requirements: IEC/EN 61800-5-1
Frekvenční měnič, 400 V AC, 3fázový, 75 kW, IP21, Odrušovací filtr, OLED indikátor, FR8
Frekvenční měnič
Označení typu: SPX, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 140 A, Jmenovitý pracovní proud při přetížení 110 %: Ie = 170 A,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro střídavé motory s vnitřním a vnějším chlazením o 50 Hz nebo 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 75 kW, Přetížení 110 %: P = 90 kW, Přetížení 150 %: IM = 134 A, Přetížení 110 %: IM = 161 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 100 HP, Přetížení 110 %: P = 125 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 124 A, Přetížení 110 %: IM = 156 A
Stupeň krytí: IP21, Komunikační karta (volitelně): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Vybavení: Odrušovací filtr, OLED indikátor, Meziobvodová tlumivka, Konstrukční velikost: FR8
Normy a ustanovení: Specification for general requirements: IEC/EN 61800-2, EMC requirements: IEC/EN 61800-3, Safety requirements: IEC/EN 61800-5-1
