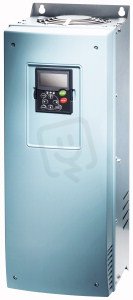

SPX040A1-4A1N1 Frekvenční měnič 3x400VAC 30kW 61A EATON 125319
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0527484
- Kód dodavatele:
- 125319
- EAN:
- 4015081229253
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 46,20 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 640 mm
- Max. výstupní frekvence:
- 320 Hz
- Optické rozhraní:
- ne
- Počet analogových výstupů:
- 1
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ne
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ne
- Připojení k PC:
- ne
- S řídící jednotkou:
- ne
- Šířka:
- 237 mm
- Síťové napětí:
- 380-500 V
- Stupeň krytí (IP):
- IP21
- Stupeň ochrany (NEMA):
- jiné
- Typ převodníku:
- jiné
- Výška:
- 257 mm
SPX040A1-4A1N1 Frekvenční měnič 3x400VAC 30kW 61A EATON 125319
Frekvenční měnič SPX040A1-4A1N1 od EATON (EAN: 4015081229253) je určen pro třífázové napájení 3x400 VAC s výkonem 30 kW a jmenovitým proudem 61 A.
Zařízení umožňuje maximální výstupní frekvenci 320 Hz, provoz na síťovém napětí 380–500 V při síťové frekvenci 50/60 Hz a má krytí IP21; neobsahuje zabudovanou řídicí jednotku a nepodporuje průmyslové sběrnice.
Rozměry jsou šířka 237 mm, výška 257 mm, hloubka 640 mm, typ převodníku je označen jako jiné a na výstupu je 1 analogový výstup (stupeň ochrany NEMA: jiné).
Proč si vybrat tento frekvenční měnič?
- Jedná se o zařízení značky Eaton, model SPX040A1-4A1N1 (125319).
- Určený pro pohony s výkonem 30 kW.
- Jmenovitý výstupní proud 61 A pro napájení motorů s vyšší zátěží.
- Navržen pro třífázové síťové napětí 380–500 V (3×400 V AC).
- Maximální výstupní frekvence až 320 Hz pro aplikace vyžadující zvýšené otáčky.
- Dodáván bez řídicí jednotky, což je třeba zohlednit při integraci do systému.
Interní název produktu
SPX040A1-4A1N1 Fr.měnič3x400,30kW,61A
Podrobný popis produktu
Frekvenční měnič, 400 V AC, 3fázový, 30 kW, IP21, Odrušovací filtr, OLED indikátor, FR7
Frekvenční měnič
Označení typu: SPX, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 61 A, Jmenovitý pracovní proud při přetížení 110 %: Ie = 72 A,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro střídavé motory s vnitřním a vnějším chlazením o 50 Hz nebo 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 30 kW, Přetížení 110 %: P = 37 kW, Přetížení 150 %: IM = 55 A, Přetížení 110 %: IM = 68 A, Přiřazený jmenovitý výkon motora
Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 40 HP, Přetížení 110 %: P = 50 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 40 A, Přetížení 110 %: IM = 65 A
Stupeň krytí: IP21, Komunikační karta (volitelně): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Vybavení: Odrušovací filtr, OLED indikátor, Meziobvodová tlumivka, Konstrukční velikost: FR7
Normy a ustanovení: Specification for general requirements: IEC/EN 61800-2, EMC requirements: IEC/EN 61800-3, Safety requirements: IEC/EN 61800-5-1
