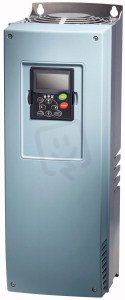

SPX003A1-5A4N1 Frekvenční měnič 3x690VAC 3kW 4,5A EATON 125222
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0527440
- Kód dodavatele:
- 125222
- EAN:
- 4015081228287
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 24,42 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 558 mm
- Max. výstupní frekvence:
- 320 Hz
- Optické rozhraní:
- ne
- Počet analogových výstupů:
- 1
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ne
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ne
- Připojení k PC:
- ne
- S řídící jednotkou:
- ne
- Šířka:
- 195 mm
- Síťové napětí:
- 525-690 V
- Stupeň krytí (IP):
- IP21
- Stupeň ochrany (NEMA):
- jiné
- Typ převodníku:
- jiné
- Výška:
- 237 mm
SPX003A1-5A4N1 Frekvenční měnič 3x690VAC 3kW 4,5A EATON 125222
Frekvenční měnič SPX003A1-5A4N1 od EATON (katalogové číslo 125222, EAN 4015081228287) poskytuje 3 kW výkon a 4,5 A při síťovém napětí 525–690 V.
Maximální výstupní frekvence je 320 Hz, stupeň krytí je IP21 a rozměry jsou 195×237×558 mm (Š×V×H).
Zařízení nemá řídící jednotku ani připojení k PC, disponuje 1 analogovým výstupem a nepodporuje průmyslové sběrnice ani ethernetová rozhraní.
Proč si vybrat tento frekvenční měnič?
- Je navržen pro třífázové napájení 3×690 VAC, což odpovídá průmyslovým rozvodům.
- Umožňuje provoz v rozsahu síťového napětí 525–690 V, vhodném pro vysokonapěťové instalace.
- Jmenovitý výkon je 3 kW při jmenovitém proudu 4,5 A, pro řízení středně výkonných motorů.
- Maximální výstupní frekvence činí 320 Hz, což umožňuje provoz s vyššími otáčkami motoru.
- Použitý typ převodníku je jiné, tedy řešení mimo běžné standardní kategorie.
- Zařízení neobsahuje integrovanou řídicí jednotku (ne) a postrádá optické rozhraní (ne), proto je třeba počítat s externí regulací a komunikací.
Interní název produktu
SPX003A1-5A4N1 Fr.měnič3x690,3kW,4,5A
Podrobný popis produktu
Frekvenční měnič, 600 V AC, 3fázový, 3 kW, IP21, Odrušovací filtr, OLED indikátor, FR6
Frekvenční měnič
Označení typu: SPX, Jmenovité provozní napětí: Ue = 600 V AC, 3fázový, 690 V AC, 3fázový, Výstupní napětí při Ue: U2 = 600 V AC, 3fázový, 690 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 525 (-15%) - 690 (±10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 4.5 A, Jmenovitý pracovní proud při přetížení 110 %: Ie = 5.5 A,
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora
Upozornění: pro střídavé motory s vnitřním a vnějším chlazením o 50 Hz nebo 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 690 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 3 kW, Přetížení 110 %: P = 4 kW, Přetížení 150 %: IM = 3.8 A, Přetížení 110 %: IM = 4.9 A, Přiřazený jmenovitý výkon motora
Upozornění: při 690 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 3 HP, Přetížení 110 %: P = 5 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 3.4 A, Přetížení 110 %: IM = 5.3 A
Stupeň krytí: IP21, Komunikační karta (volitelně): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Vybavení: Odrušovací filtr, OLED indikátor, Meziobvodová tlumivka, Konstrukční velikost: FR6
Normy a ustanovení: Specification for general requirements: IEC/EN 61800-2, EMC requirements: IEC/EN 61800-3, Safety requirements: IEC/EN 61800-5-1
