DILMP32-01(RDC24) Výkonový stykač 4pólový 18A AC-3 32A AC-1 24V DC EATON 118913

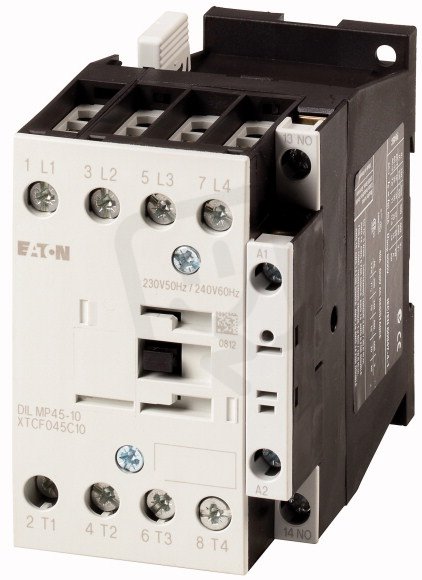

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 803,87 Kč
Cena po registraci:
1 610,70 Kč/ks
Po registraci bez DPH:
1 331,16 Kč
Vaše cena s DPH:
1 677,67 Kč/ks
Vaše cena bez DPH:
1 386,50 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0525889
- Kód dodavatele:
- 118913
- EAN:
- 4015081170401
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,79 Kč
Technické parametry
- Hloubka:
- 97 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 4
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 32 A
- Provozní proud AC-3 400V:
- 18 A
- Provozní proud Ie v AC-4, 400V:
- 15 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 7 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-27 V
- Šířka:
- 58 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 85 mm
DILMP32-01(RDC24) Výkonový stykač 4pólový 18A AC-3 32A AC-1 24V DC EATON 118913
DILMP32-01(RDC24) od EATON (kód 118913, EAN 4015081170401) je čtyřpólový výkonový stykač ovládaný stejnosměrným napětím 24–27 V DC určený ke spínání střídavých obvodů.
Má provozní proud 18 A (AC-3, 400 V) a 32 A (AC-1, 400 V) s provozním výkonem 7,5 kW (AC-3, 400 V) a v režimu AC-4 dosahuje 15 A a 7 kW.
Obsahuje 1 pomocný rozpínací kontakt, hlavní připojení je šroubové, rozměry jsou 85 × 58 × 97 mm (V × Š × H) a není modulární.
Proč si vybrat tento výkonový stykač?
- Tento přístroj je koncipován jako 4pólový stykač, vhodný pro spínání vícepólových obvodů.
- Umožňuje pracovní proudy 18 A (AC-3) pro motorová zatížení a 32 A (AC-1) pro odporová zatížení.
- Ovládací cívka pracuje na 24 V DC (typ ovládacího napětí: DC).
- Je vybaven 4 spínacími kontakty, které zajišťují spolehlivé spínání obvodů.
- Nemá žádné rozpínací kontakty — 0 rozpínacích kontaktů.
- Jedná se o nemodulární provedení, není určeno pro montáž do modulárních systémů.
Interní název produktu
DILMP32-01(RDC24) Stykač 4p. 18A
Podrobný popis produktu
DILMP32-01(RDC24)
4-pole contactor,32A/AC-1,DC-operated
Výkonový stykač,
Aplikace: Výkonový stykač pro 4pólový spotřebič, Výkonové stykače do 200 A, 4pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Typy svorek: Šroubové svorky
Póly: 4-pólové, 380 V 400 V: Ie= 18 A, Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 32 A, zakrytá: Ith= 27 A, Konvenční volně tepelný proud 1pólový bez krytu: Ith= 84 A, zakrytá: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem.
Druh proudu AC/DC: DC ovládání
4-pole contactor,32A/AC-1,DC-operated
Výkonový stykač,
Aplikace: Výkonový stykač pro 4pólový spotřebič, Výkonové stykače do 200 A, 4pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Typy svorek: Šroubové svorky
Póly: 4-pólové, 380 V 400 V: Ie= 18 A, Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 32 A, zakrytá: Ith= 27 A, Konvenční volně tepelný proud 1pólový bez krytu: Ith= 84 A, zakrytá: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem.
Druh proudu AC/DC: DC ovládání
