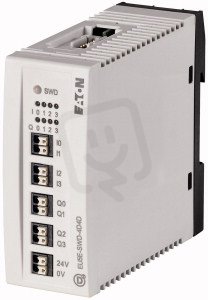

EU5E-SWD-4D4D SWD Digitální modul 4 vstupy 4 výstupy EATON 116382
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0525721
- Kód dodavatele:
- 116382
- EAN:
- 4015081161126
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
Technické parametry
- Hloubka:
- 102 mm
- Kategorie ochrany výbuchu plynu:
- bez
- Kategorie ochrany výbuchu prachu:
- bez
- Montáž na lištu:
- ano
- Montáž na stěnu/přímá montáž:
- ano
- Možnost montáže do racku:
- ne
- Napájecí napětí AC 50 Hz:
- 0-0 V
- Napájecí napětí AC 60 Hz:
- 0-0 V
- Napájecí napětí DC:
- 20,4-28,8 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 0
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 0
- Počet HW rozhraní serial TTY:
- 0
- Počet dalších HW rozhraní:
- 0
- Počet digitálních vstupů:
- 4
- Počet digitálních výstupů:
- 4
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- SIL podle IEC 61508:
- bez
- Šířka:
- 35 mm
- Stupeň krytí (IP):
- IP20
- Typ digitálního výstupu:
- jiné
- Typ elektrického připojení:
- plochý konektor
- Typ napájecího napětí:
- DC
- Typ vstupního napětí:
- DC
- Typ výstupního napětí:
- DC
- Úroveň výkonu dle EN ISO 13849-1:
- bez
- Vhodné pro zabezpečení:
- ne
- Výška:
- 90 mm
- Výstupní proud:
- 0,5 A
EU5E-SWD-4D4D SWD Digitální modul 4 vstupy 4 výstupy EATON 116382
Digitální modul EU5E-SWD-4D4D (EATON 116382, EAN 4015081161126) nabízí 4 digitální vstupy a 4 digitální výstupy, napájení DC 20,4–28,8 V a výstupní proud 0,5 A, s typem výstupního napětí DC a elektrickým připojením plochý konektor.
Modul má krytí IP20, možnost montáže na lištu i montáže na stěnu, rozměry 90 × 35 × 102 mm a podporuje jiné typy sběrnic.
Proč si vybrat tento modul?
- Digitální modul nabízí 4 vstupy a 4 výstupy pro přímé zpracování digitálních signálů.
- Má krytí IP20, vhodné pro použití v suchém prostředí bez zvýšeného prachu.
- Elektrické připojení je řešeno plochým konektorem pro jednoduchou integraci do rozvaděče.
- Výstupní napětí je DC, tedy stejnosměrné pro kompatibilitu s běžnými řídicími obvody.
- Modul disponuje výstupním proudem 0,5 A, který udává dostupný proud pro zátěž.
- Pro napájení vyžaduje rozmezí 20,4–28,8 V DC, čímž se přizpůsobí standardním DC zdrojům.
Interní název produktu
EU5E-SWD-4D4D Dig.modul,4vstupy,4výstupy
Podrobný popis produktu
Vstupní/vástupní modul, SmartWire-DT, 24VDC, 4DI, 4DO-Trans, 0,5A
Účastníci SmartWire-DT k připojení digitálních vstupních/výstupních signálů, automatické nastavení adresy, modul s 4 digitálními vstupy 24 V DC, 4 digitální výstupy tranzistorové 24 V DC/0,5 A, výstupy jsou odolné proti zkratům, připojení se zásuvnými svorkami
