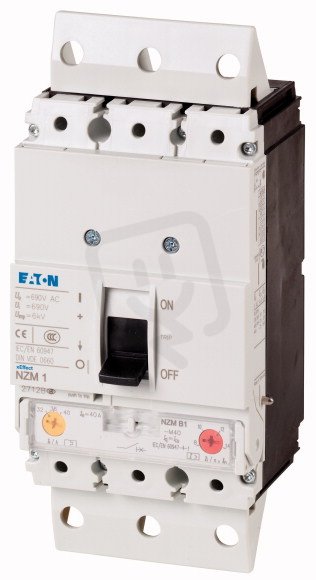

Jistič NZMH1-M100-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 100kA, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 852,58 Kč
Cena po registraci:
10 582,87 Kč/ks
Po registraci bez DPH:
8 746,17 Kč
Vaše cena s DPH:
11 023,03 Kč/ks
Vaše cena bez DPH:
9 109,94 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484708
- Kód dodavatele:
- 115794
- EAN:
- 4015081155347
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,58 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 90 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-3, 230 V:
- 30 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 800-1250 A
- Rozsah nastavení přetížení:
- 80-100 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 95 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 201 mm
- Ztrátový výkon:
- 23,9 W
Jistič NZMH1-M100-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 100kA, 100A
Jistič NZMH1-M100-SVE je třípólový motorový jistič s trvalým proudem 100 A a jmenovitým provozním napětím 690 V (EAN: 4015081155347).
Nabízí vypínací schopnost zkratu 35 kA (400 V AC), rozsah nastavení přetížení 80–100 A a rozsah nastavení nezpožděné zkratové spouště 800–1250 A, navíc má tepelnou ochranu a je citlivý na selhání fáze.
Ovládá se kyvnou pákou, má stupeň krytí IP20, rozměry 95 × 90 × 201 mm a provozní výkon AC‑3 55 kW (400 V) / 30 kW (230 V).
Proč si vybrat tento jistič?
- Tento jistič je určen pro třífázové obvody a má 3 póly, takže odpojí všechny fáze současně.
- Podporuje trvalý proud 100 A, vhodný pro motorové okruhy a stabilní zatížení.
- Rozsah nastavení přetížení je 80–100 A, což umožňuje přesné nastavení ochrany podle konkrétního motoru.
- Vypínací zkratová schopnost při 400 V AC činí 35 kA, čímž zvládá běžné zkratové podmínky v rozvaděči.
- Je vybaven tepelnou ochranou, která zabraňuje poškození při dlouhodobém přetížení.
- Je citlivý na selhání fáze a dokáže detekovat a reagovat na chybějící nebo nesymetrickou fázi.
Interní název produktu
NZMH1-M100-SVE Jistič,3p,100kA,100A
Podrobný popis produktu
NZMH1-M100-SVE
Výkonový jistič, 3p, 100A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 100A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
