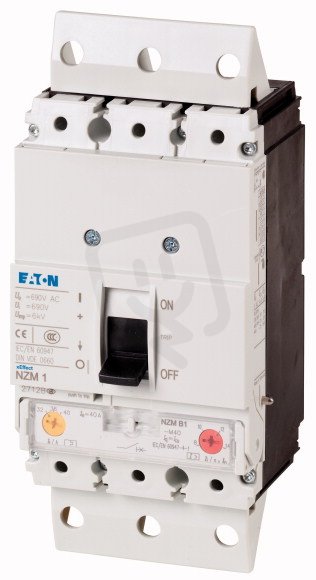

Jistič NZMH1-M80-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 100kA, 80A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 978,46 Kč
Cena po registraci:
8 909,54 Kč/ks
Po registraci bez DPH:
7 363,26 Kč
Vaše cena s DPH:
9 280,11 Kč/ks
Vaše cena bez DPH:
7 669,51 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484707
- Kód dodavatele:
- 115793
- EAN:
- 4015081155330
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,59 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 90 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 22 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 640-1120 A
- Rozsah nastavení přetížení:
- 63-80 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 95 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 80 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 201 mm
- Ztrátový výkon:
- 20,8 W
Jistič NZMH1-M80-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 100kA, 80A
Jistič NZMH1-M80-SVE 3pól je určený k ochraně motorů s trvalým proudem 80 A a nastavitelným přetížením 63–80 A.
Má vypínací zkratovou schopnost 35 kA (400 V AC), rozsah nastavení nezpožděné zkratové spouště 640–1120 A, s tepelnou ochranou a citlivostí na selhání fáze.
Rozměry 95 × 90 × 201 mm, stupeň krytí IP20, ovládání kyvnou pákou, jmenovité provozní napětí 690 V a provozní výkon AC‑3 45 kW (400 V) / 22 kW (230 V), ztrátový výkon 20,8 W.
Proč si vybrat tento jistič?
- Třípólové provedení s 3 póly, vhodné pro třífázové obvody.
- Jmenovitý (trvalý) proud 80 A, určující jmenovité zatížení jističe.
- Možnost nastavení přetížení v rozsahu 63–80 A pro přesné doladění ochrany motoru.
- Vypínací zkratová schopnost při 400 V AC 35 kA, zohledněná pro dimenzování rozvodu.
- Jistič je vybaven tepelnou ochranou (ano), která chrání před dlouhodobým přetížením.
- Senzorová citlivost na selhání fáze (ano) zajišťuje detekci a reakci při úbytku fáze.
Interní název produktu
NZMH1-M80-SVE Jistič,3p,100kA,80A
Podrobný popis produktu
NZMH1-M80-SVE
Výkonový jistič, 3p, 80A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 80A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
