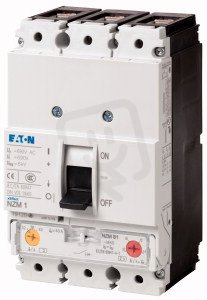

Jistič NZMH1-M100 3pól, ochr.motorů, 100kA, 100A EATON 115454
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 088,34 Kč
Cena po registraci:
9 007,62 Kč/ks
Po registraci bez DPH:
7 444,31 Kč
Vaše cena s DPH:
9 382,27 Kč/ks
Vaše cena bez DPH:
7 753,94 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0525663
- Kód dodavatele:
- 115454
- EAN:
- 4015081151943
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,34 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 88 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-3, 230 V:
- 30 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 800-1250 A
- Rozsah nastavení přetížení:
- 80-100 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 23,9 W
Jistič NZMH1-M100 3pól, ochr.motorů, 100kA, 100A EATON 115454
Jistič NZMH1-M100 3pól, ochr.motorů, 100kA, 100A EATON 115454 (EAN: 4015081151943) je trojpólový motorový jistič s kyvnou pákou ovládání a trvalým proudem 100 A.
Má vypínací zkratovou schopnost při 400 V AC 35 kA, rozsah nastavení přetížení 80–100 A, rozsah nastavení nezpožděné zkratové spouště 800–1250 A, vestavěnou tepelnou ochranu a citlivost na selhání fáze; při provozu AC‑3 dosahuje výkonu 55 kW (400 V) a 30 kW (230 V), rozměry jsou 90 × 88 × 145 mm a ztrátový výkon 23,9 W.
Proč si vybrat tento jistič?
- Je určen pro třífázové zapojení a má 3 póly.
- Pro trvalé zatížení je dimenzován na 100 A.
- Vypínací schopnost zkratů při 400 V AC činí 35 kA.
- Rozsah nastavení přetížení je 80–100 A, takže lze přizpůsobit provoznímu proudu motoru.
- Je vybaven tepelnou ochranou pro reakci na přetížení.
- Má citlivost na selhání fáze, což zlepšuje ochranu motorů při poruchách napájení.
Interní název produktu
NZMH1-M100 Jistič,3p,100kA,100A
Podrobný popis produktu
NZMH1-M100
Výkonový jistič, 3p, 100A, ochrana motorů
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 100A, ochrana motorů
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
