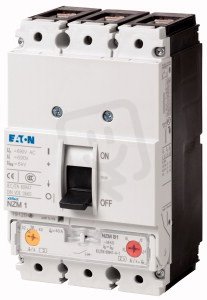

Jistič NZMH1-M80 3pól, ochr.motorů, 100kA, 80A EATON 115453
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 069,95 Kč
Cena po registraci:
7 205,49 Kč/ks
Po registraci bez DPH:
5 954,95 Kč
Vaše cena s DPH:
7 505,17 Kč/ks
Vaše cena bez DPH:
6 202,62 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0525662
- Kód dodavatele:
- 115453
- EAN:
- 4015081151936
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,35 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 88 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 22 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 640-1120 A
- Rozsah nastavení přetížení:
- 63-80 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 80 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 20,8 W
Jistič NZMH1-M80 3pól, ochr.motorů, 100kA, 80A EATON 115453
Jistič NZMH1-M80 3pól (EAN: 4015081151936) je třípólový motorový jistič s trvalým proudem 80 A a typem ovládacího prvku kyvná páka.
Má vypínací zkratovou schopnost 35 kA (400 V AC), rozsah nastavení přetížení 63–80 A, zabudovanou tepelnou ochranou a citlivost na selhání fáze, přičemž stupeň krytí je IP20.
Rozměry jsou 90 × 88 × 145 mm, provozní výkon při AC-3 je 45 kW (400 V) a 22 kW (230 V), rozsah nastavení nezpožď. zkrat. spouště je 640–1120 A a ztrátový výkon činí 20,8 W.
Proč si vybrat tento jistič?
- Je určen pro třífázové instalace díky 3 pólům.
- Nabízí trvalý proud 80 A, vhodný pro napájení motorových obvodů.
- Rozsah nastavení přetížení je 63–80 A, což umožňuje přesné nastavení ochrany motoru.
- Vypínací schopnost při zkratu (400 V AC) je 35 kA, zajišťující odpojení při poruše.
- Je vybaven tepelnou ochranou proti dlouhodobému přetížení.
- Obsahuje ochranu proti selhání fáze, která zabraňuje provozu motoru na dvě fáze.
Interní název produktu
NZMH1-M80 Jistič,3p,100kA,80A
Podrobný popis produktu
NZMH1-M80
Výkonový jistič, 3p, 80A, ochrana motorů
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 80A, ochrana motorů
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
