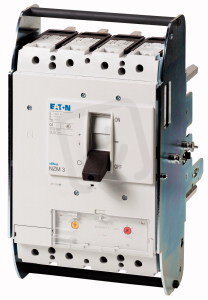

Jistič NZMH3-4-A500/320-AVE 4pól, ochr.obvodů, 150kA, 500A EATON 113583
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
75 887,96 Kč
Cena po registraci:
67 759,31 Kč/ks
Po registraci bez DPH:
55 999,43 Kč
Vaše cena s DPH:
70 577,24 Kč/ks
Vaše cena bez DPH:
58 328,30 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0525651
- Kód dodavatele:
- 113583
- EAN:
- 4015081131082
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 17,03 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 400-500 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 500 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMH3-4-A500/320-AVE 4pól, ochr.obvodů, 150kA, 500A EATON 113583
Jistič NZMH3-4-A500/320-AVE 4pól (EAN: 4015081131082) nabízí jmenovitý proud 500 A a vypínací zkratovou schopnost 150 kA (400 V, 50 Hz) se rozsahem nastavení přetížení 400–500 A.
Zařízení má 4 póly, stupeň krytí IP20, šroubové připojení hlavního obvodu a ovládá se kyvnou pákou; dále poskytuje rozsah nastavení nezpožď. zkrat. spouště 6–10 A, možnost volitelného motorového pohonu a integrovanou ochrannou jednotku.
Proč si vybrat tento jistič?
- Jistič je 4-pólový, takže pokrývá všechny fázové vodiče v trojfázovém obvodu.
- Má krytí IP20, které zajišťuje ochranu proti dotyku s živými částmi a proti větším cizím předmětům.
- Při 400 V/50 Hz má vypínací zkratovou schopnost 150 kA, což určuje jeho odolnost vůči zkratovým proudům.
- Pro trvalý provoz je dimenzovaný na 500 A (trvalý proud Iu).
- Rozsah nastavení přetížení je 400–500 A, takže lze nastavit ochranu podle požadovaného jmenovitého proudu.
- Rozsah nastavení nezpožděné zkratové spouště je 6–10 A, vhodný pro nastavení okamžité ochrany proti zkratům.
Interní název produktu
NZMH3-4-A500/320-AVE Jistič,4p150kA,500A
Podrobný popis produktu
NZMH3-4-A500/320-AVE
Výkonový jistič, 4p, 500A, 320A v 4.pol, zasunutí
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 500A, 320A v 4.pol, zasunutí
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
