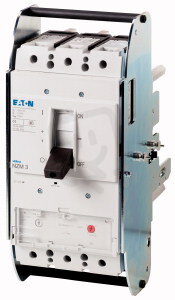

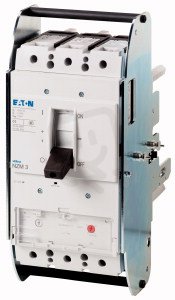

Jistič NZMH3-S500-AVE 3pól, bez tepel.spouště, 150kA, 500A EATON 113569
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
57 692,90 Kč
Cena po registraci:
51 513,22 Kč/ks
Po registraci bez DPH:
42 572,91 Kč
Vaše cena s DPH:
53 655,51 Kč/ks
Vaše cena bez DPH:
44 343,40 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0525645
- Kód dodavatele:
- 113569
- EAN:
- 4015081130948
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 13,20 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 346 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 250 kW
- Provozní výkon při AC-3, 230 V:
- 160 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 185 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 500 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 260 mm
Jistič NZMH3-S500-AVE 3pól, bez tepel.spouště, 150kA, 500A EATON 113569
Jistič NZMH3-S500-AVE 3pól (EATON 113569, EAN 4015081130948) je třípólový jistič s trvalým proudem 500 A a ovládáním pomocí kyvné páky.
Má vypínací zkratovou schopnost 130 kA (400 V AC), jmenovité provozní napětí 690 V a provozní výkon AC‑3: 250 kW (400 V) / 160 kW (230 V), s hlavním elektrickým připojením šroubovým.
Neobsahuje tepelnou ochranu, podpěťovou spoušť ani pomocný spínač, má rozsah nastavení nezpožděné zkratové spouště 6–10 A, krytí IP20 a rozměry 185 × 260 × 346 mm.
Proč si vybrat tento jistič?
- Je určen pro 3 póly, vhodný do třífázových instalací.
- Má jmenovitý trvalý proud 500 A, vhodný pro vyšší zatížení.
- Vypínací zkratová schopnost při 400 V AC je 130 kA, což zajišťuje spolehlivé odpojení při zkratech.
- Je dodáván bez tepelné ochrany (bez tepelné spouště).
- Neumožňuje nastavení přetížení — rozsah 0–0 A.
- Ovládání je řešeno kyvnou pákou pro ruční spouštění a vypínání.
Interní název produktu
NZMH3-S500-AVE Jistič,3p,150kA,500A
Podrobný popis produktu
NZMH3-S500-AVE
Výkonový jistič, 3p, 500A, zasunutí
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 500A, zasunutí
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
