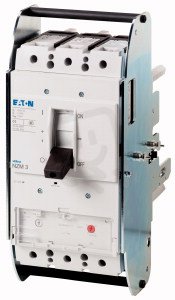

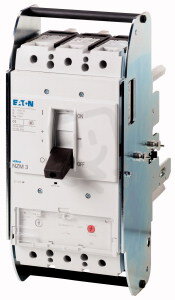

Jistič NZMH3-S320-AVE 3pól, bez tepel.spouště, 150kA, 320A EATON 113567
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
50 222,62 Kč
Cena po registraci:
44 843,34 Kč/ks
Po registraci bez DPH:
37 060,61 Kč
Vaše cena s DPH:
46 708,15 Kč/ks
Vaše cena bez DPH:
38 601,78 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0525643
- Kód dodavatele:
- 113567
- EAN:
- 4015081130924
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 13,20 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 346 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 160 kW
- Provozní výkon při AC-3, 230 V:
- 90 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 185 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 320 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 260 mm
Jistič NZMH3-S320-AVE 3pól, bez tepel.spouště, 150kA, 320A EATON 113567
Jistič NZMH3-S320-AVE 3pól (EAN: 4015081130924) je třípólový jistič s trvalým proudem 320 A a vypínací schopností zkratu 130 kA (400 V AC).
Disponuje kyvnou pákou ovládání, šroubovým připojením hlavního obvodu a krytím IP20, jeho rozměry jsou 185 × 260 × 346 mm.
Je určen pro jmenovité napětí 690 V, poskytuje provozní výkon AC‑3 160 kW (400 V) a 90 kW (230 V), nemá integrovanou tepelnou ani podpěťovou spoušť ani pomocný spínač, rozsah nastavení přetížení je 0–0 A a nezpožděná zkratová spoušť je nastavitelná na 8–14 A.
Proč si vybrat tento jistič?
- Jistič je určen pro třífázové obvody a má 3 póly.
- Je dimenzován na trvalý proud 320 A.
- Je dodáván bez tepelné spouště, tedy bez vestavěné tepelné ochrany proti přetížení.
- Vypínací schopnost zkratu (lcu) při 400 V AC činí 130 kA, což určuje jeho chování při zkratových proudech.
- Stupeň krytí je IP20, vhodný pro instalace v suchém vnitřním prostředí.
- Ovládání je řešeno pomocí kyvné páky pro ruční spínání.
Interní název produktu
NZMH3-S320-AVE Jistič,3p,150kA,320A
Podrobný popis produktu
NZMH3-S320-AVE
Výkonový jistič, 3p, 320A, zasunutí
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 320A, zasunutí
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
