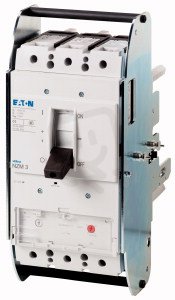

Jistič NZMN3-S500-AVE 3pól, bez tepel.spouště, 50kA, 500A EATON 113526
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
50 306,55 Kč
Cena po registraci:
44 918,27 Kč/ks
Po registraci bez DPH:
37 122,54 Kč
Vaše cena s DPH:
46 786,21 Kč/ks
Vaše cena bez DPH:
38 666,29 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0525636
- Kód dodavatele:
- 113526
- EAN:
- 4015081130511
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 13,20 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 346 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 250 kW
- Provozní výkon při AC-3, 230 V:
- 160 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 185 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 500 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 260 mm
Jistič NZMN3-S500-AVE 3pól, bez tepel.spouště, 50kA, 500A EATON 113526
Jistič NZMN3-S500-AVE 3pól (EAN: 4015081130511) je třípólový jistič s trvalým proudem 500 A a ovládáním kyvnou pákou, určený pro jmenovité provozní napětí až 690 V.
Má přerušovací schopnost až 50 kA (lcu 400 V AC: 35 kA), šroubové připojení hlavního obvodu a rozměry 185 × 260 × 346 mm, při provozním výkonu AC‑3 250 kW (400 V) a 160 kW (230 V).
Proč si vybrat tento jistič?
- Vhodný pro třífázové instalace díky třem pólům.
- Navržen pro trvalý proud 500 A, takže zvládne vysoké zatížení.
- Má vypínací schopnost zkratového proudu při 400 V AC 35 kA, která zajišťuje bezpečné odpojení při zkratu.
- Ovládání je řešeno pomocí kyvné páky pro snadné manuální zapnutí a vypnutí.
- Je dodáván bez tepelné spouště, tedy bez vestavěné ochrany proti přetížení — tepelnou ochranu je třeba zajistit externě.
- Stupeň krytí IP20 jej předurčuje pro použití v suchém vnitřním prostředí a v rozvaděčích.
Interní název produktu
NZMN3-S500-AVE Jistič,3p,50kA,500A
Podrobný popis produktu
NZMN3-S500-AVE
Výkonový jistič, 3p, 500A, zasunutí
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 500A, zasunutí
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
